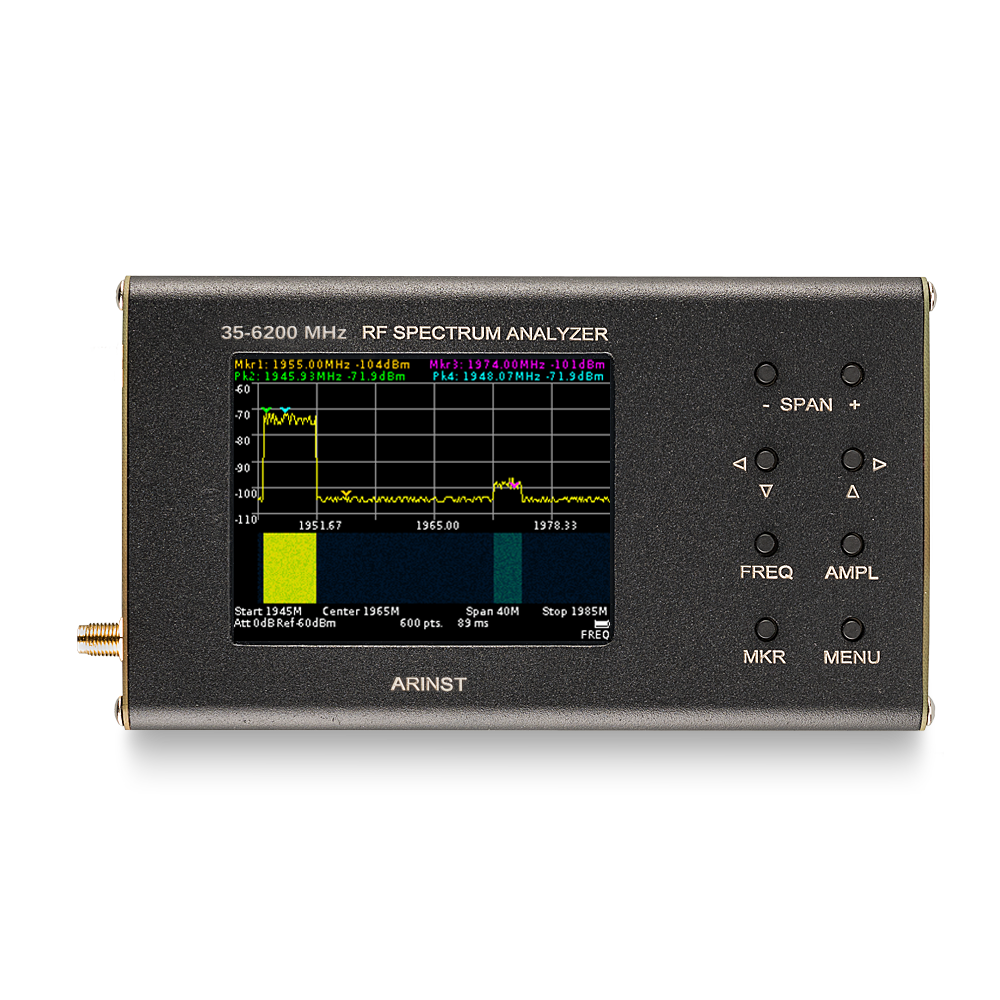

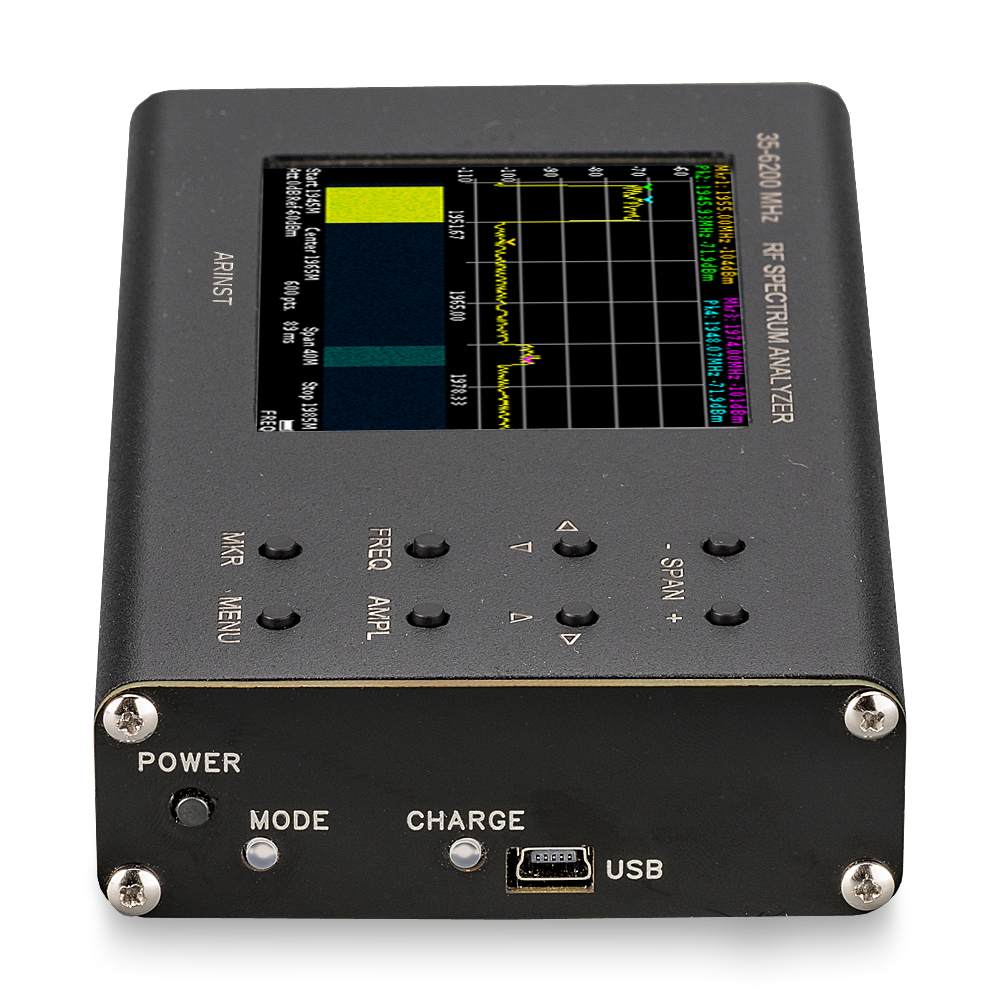

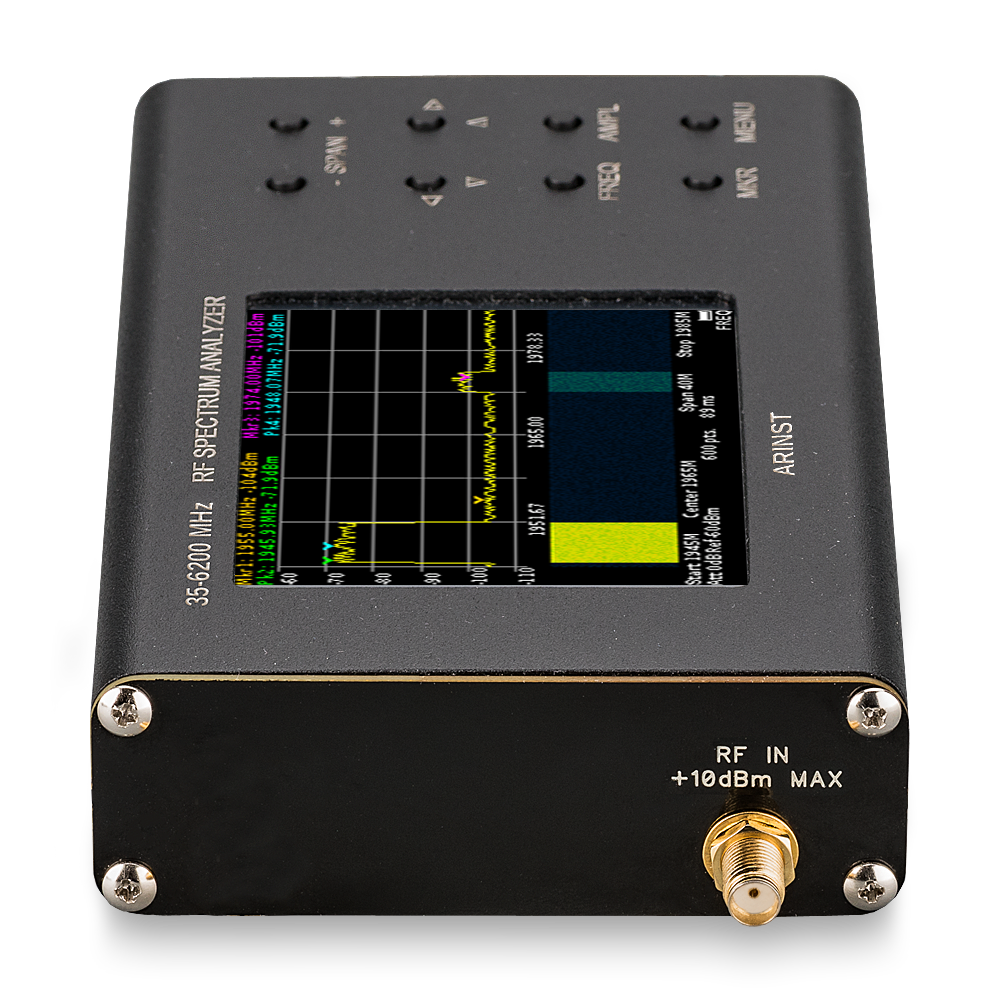

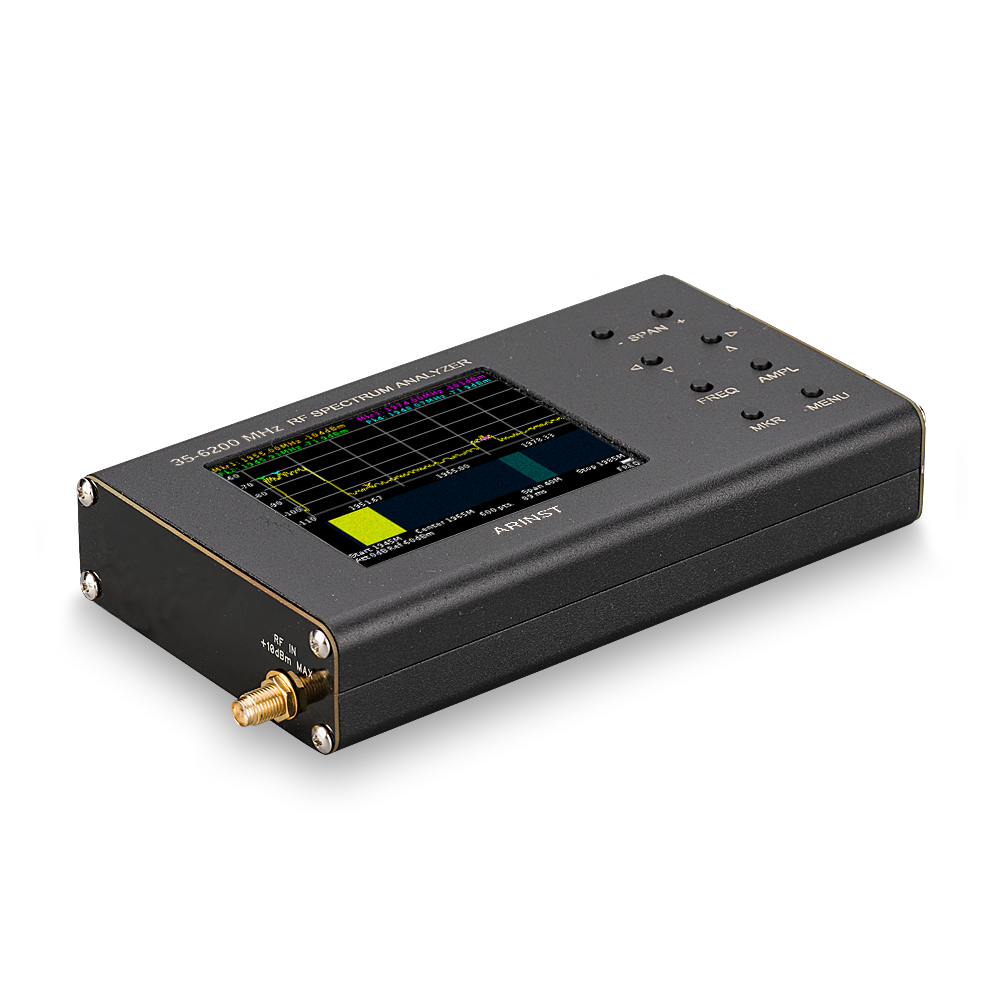

Портативный анализатор спектра Arinst SSA Lite R2

Arinst SSA Lite R2 – универсальный помощник радиоинженера и специалиста в сфере телекоммуникаций

Arinst SSA Lite R2 – это портативный панорамный анализатор спектра, предназначен для отображения спектров сигналов в диапазоне частот от 35 до 6200 МГц.

Прибор отображает спектры сигналов всех распространенных технологий (Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.) и служит для определения амплитуды и частоты спектральных компонент, входящих в состав сигнала.

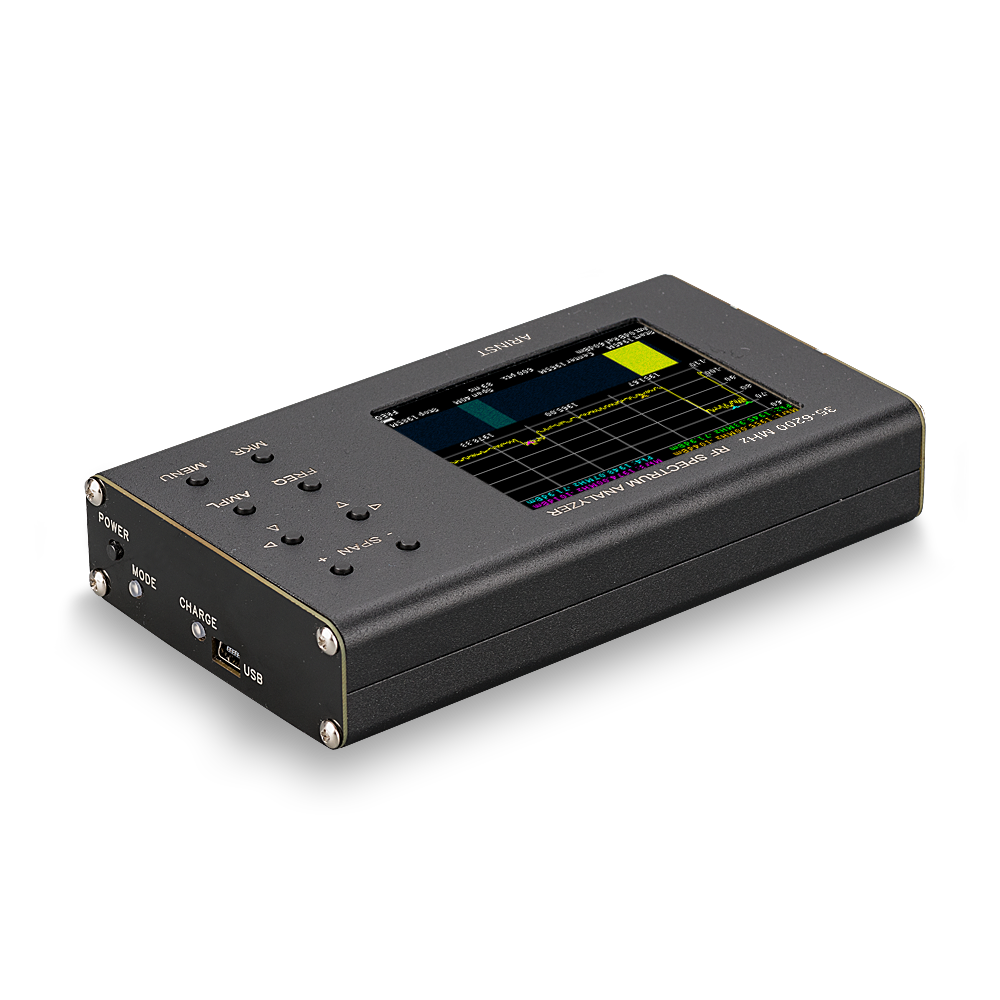

Анализатор спектра ARINST SSA Lite R2 выполнен в прочном алюминиевом корпусе и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и скромных размерах отличается невысоким энергопотреблением.

С помощью анализатора сервисные центры и ремонтные бригады могут оперативно, на месте, провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ. Анализатор спектра Arinst SSA Lite R2 будет особенно полезен компаниям, работающим в сфере телекоммуникаций, которые занимаются установкой и обслуживанием антенн для мобильного интернета, усилением сотовой связи. Кроме этого, прибор идеально подходит для ремонтных мастерских и радиолюбителей.

Например, с помощью прибора можно выполнить следующие работы:

навести внешнюю антенну на базовую станцию
провести экспресс-анализ радиочастотной обстановки
проверить правильность работы (усилителя) репитера сотовой связи
провести ремонт и настройку (усилителя) репитера, генератора, фильтра и т.д.

Легкое и логичное управление прибором

Управление анализатором спектра ARINST SSA Lite R2 осуществляется несколькими способами:

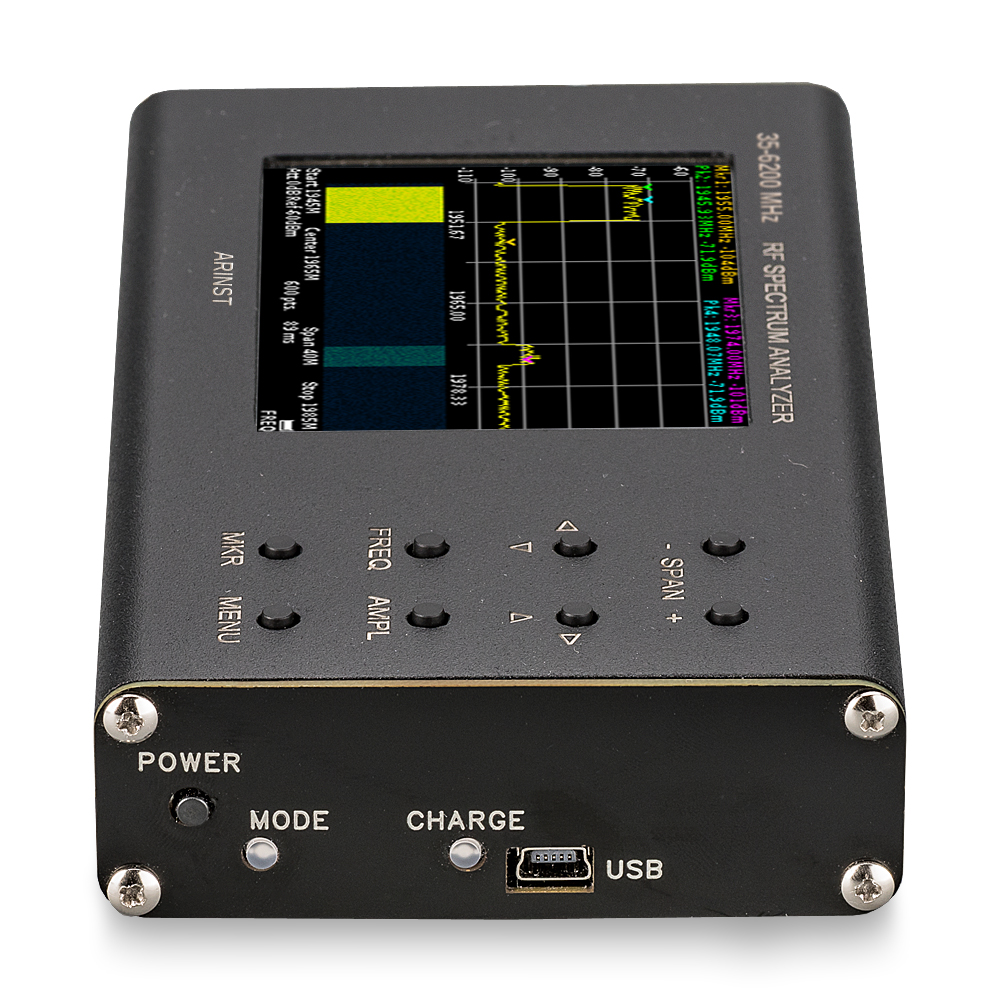

при помощи кнопок управления и через интерактивное меню на цветном сенсорном экране прибора с диагональю 3,2”

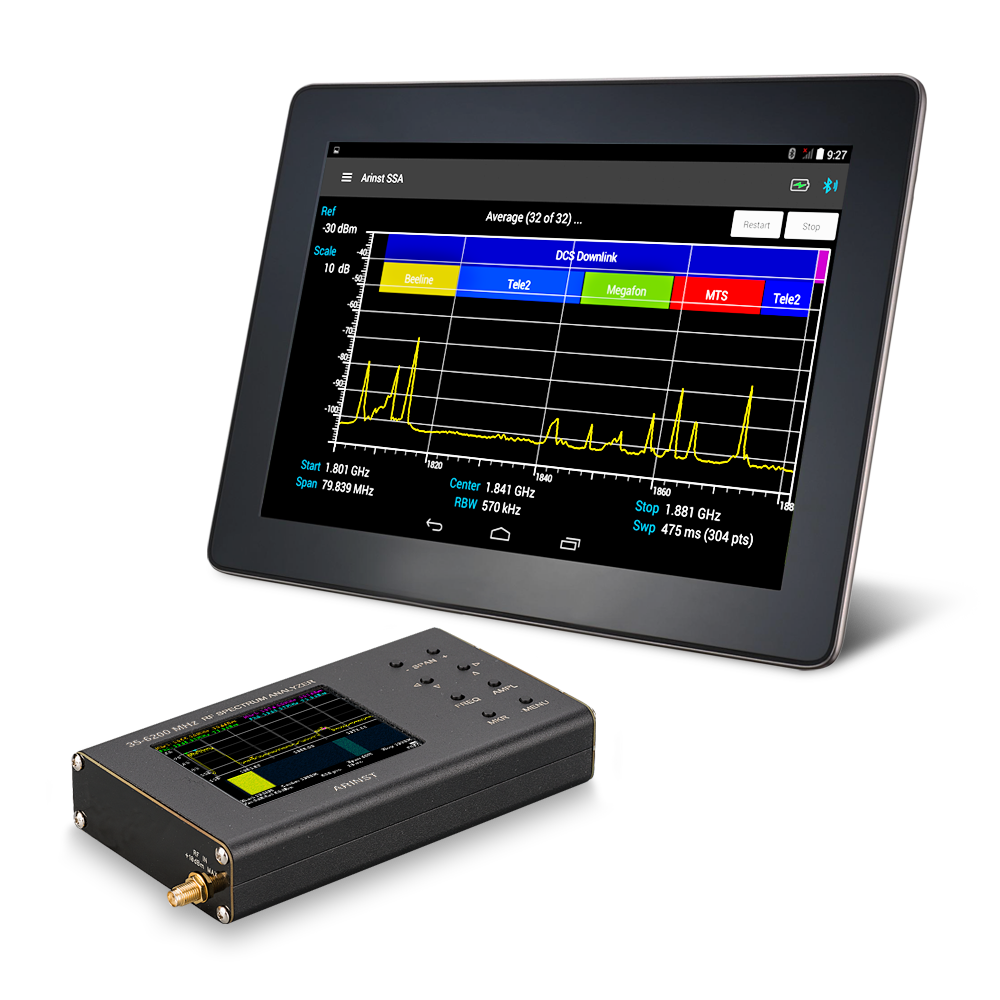

при помощи смартфона или планшета под управлением операционной системы Android
при помощи компьютера или ноутбука под управлением операционной системы Windows

Все измеряемые данные отображаются на экране прибора или смартфона/планшета в реальном времени.

Данные между прибором и смартфоном/планшетом/компьютером передаются по Bluetooth или по USB-кабелю. Дальность действия Bluetooth – до 10 метров (Пароль для доступа по Bluetooth: 1234).

Программу для управления анализатором спектра при помощи смартфона или планшета можно установить из Google Play или скачать отсюда. Программу для управления анализатором спектра при помощи компьютера или ноутбука можно скачать отсюда.

Для нормальной работы приложения необходима операционная система Windows 7 или выше, а также последняя версия Java Virtual Machine. Для работы приложения необходима полная (100%) поддержка OpenGL версии 2.1 и выше.

Скачать полное руководство по эксплуатации анализатора спектра в формате PDF на русском и английском языке, с описанием интерфейсов и примерами измерений можно отсюда.

Преимущества анализатора спектра ARINST SSA Lite R2

цветной сенсорный экран с диагональю 3,2 дюйма служит для быстрой настройки параметров измерений и отображения результатов
широкий диапазон отображаемых частот: от 35 до 6200 МГЦ
быстрое сканирование диапазона частот: около 500 мкс на точку
высокая точность измерений: 2 дБ в пределах динамического диапазона 70-75 дБ
малая масса и размеры: 400 грамм при «карманных» габаритах 155х81х27 мм
автономный источник питания обеспечивает до 4 часов непрерывной работы
возможность питания прибора от планшета или смартфона: не вовремя «севший» аккумулятор не остановит рабочий процесс
беспроводная передача данных в реальном времени на смартфон/планшет: использование протокола передачи данных Bluetooth позволяет передавать данные на расстояние до 10 метров
работа с большинством устройств под управлением Android
возможность пользоваться одним прибором при помощи нескольких смартфонов/планшетов
бесплатное многофункциональное ПО и бесплатные обновления для управления прибором

Управление анализатором при помощи внешних программ

Существует возможность управления устройством при помощи внешних программ (API). При помощи API вы сможете настроить автоматические измерения спектра и использовать анализатор Arinst SSA Lite R2 в своей системе.

Отправляйте на устройство команды, например «совершить измерение» (сканирование диапазона) со следующими параметрами:

начальная частота
конечная частота
шаг измерения
значение аттенюатора

После выполнения команды, анализатор спектра Arinst SSA Lite R2 отправит клиенту (микроконтроллеру, компьютеру, мобильному устройству и т.п.) сообщение, содержащее измеренные значения амплитуд при заданных значениях частот. Пользователь может записывать полученные данные в файл, базу данных и т.п.

API работает на любом языке программирования, поддерживающего работу с портами ввода-вывода (Java, C, C++, C#, Python, Assembler и т.п.).

Пример использования API можно скачать отсюда.

Экранный интерфейс анализатора спектра ARINST SSA Lite R2

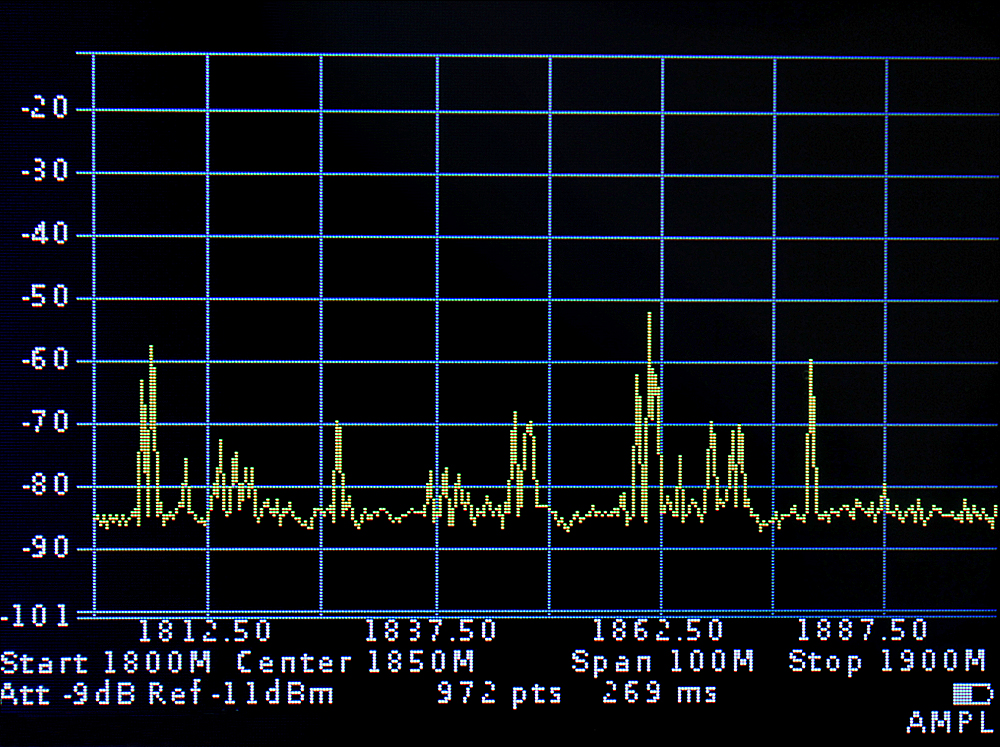

просмотр спектра сигналов в заданном диапазоне частот

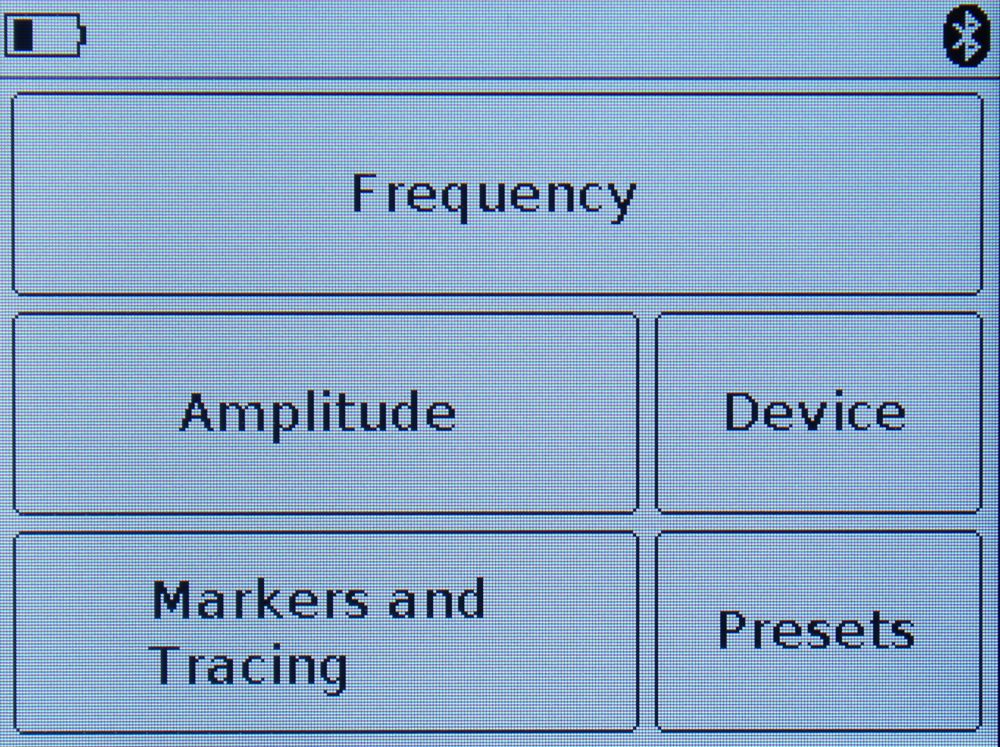

главное меню прибора

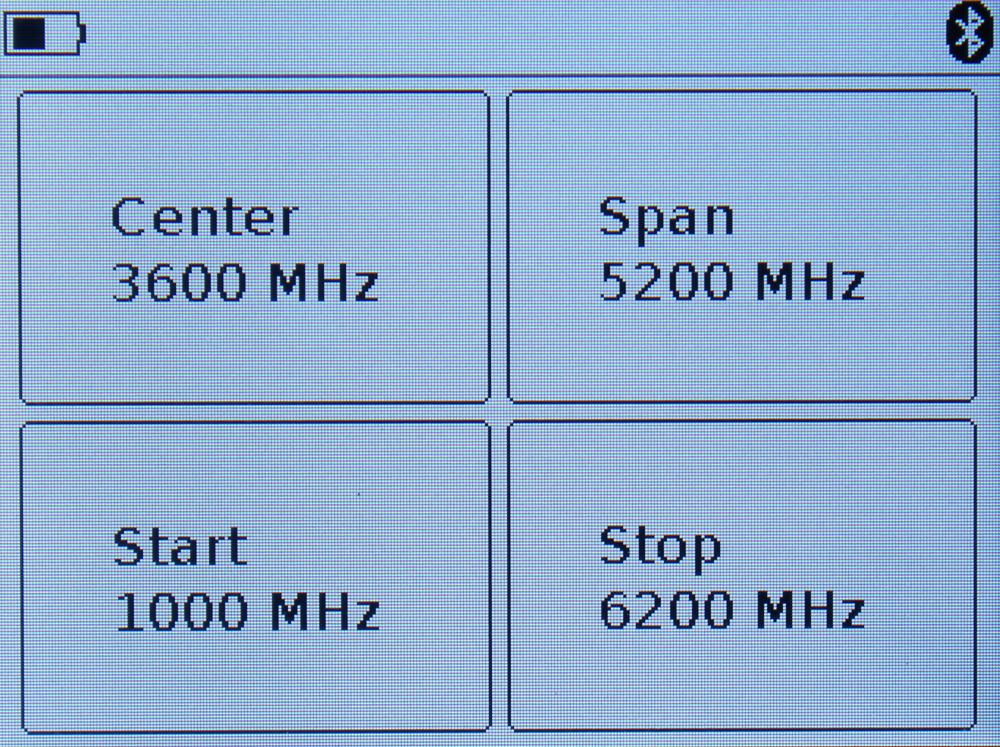

выбор частотных параметров

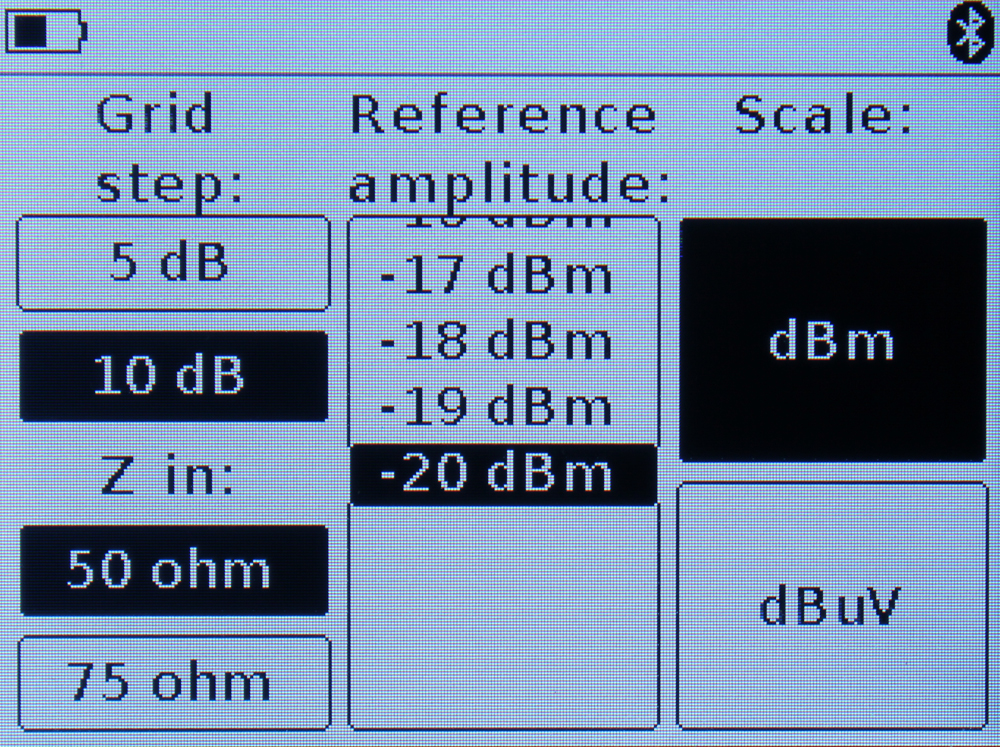

установка основных параметров амплитуды анализируемого сигнала

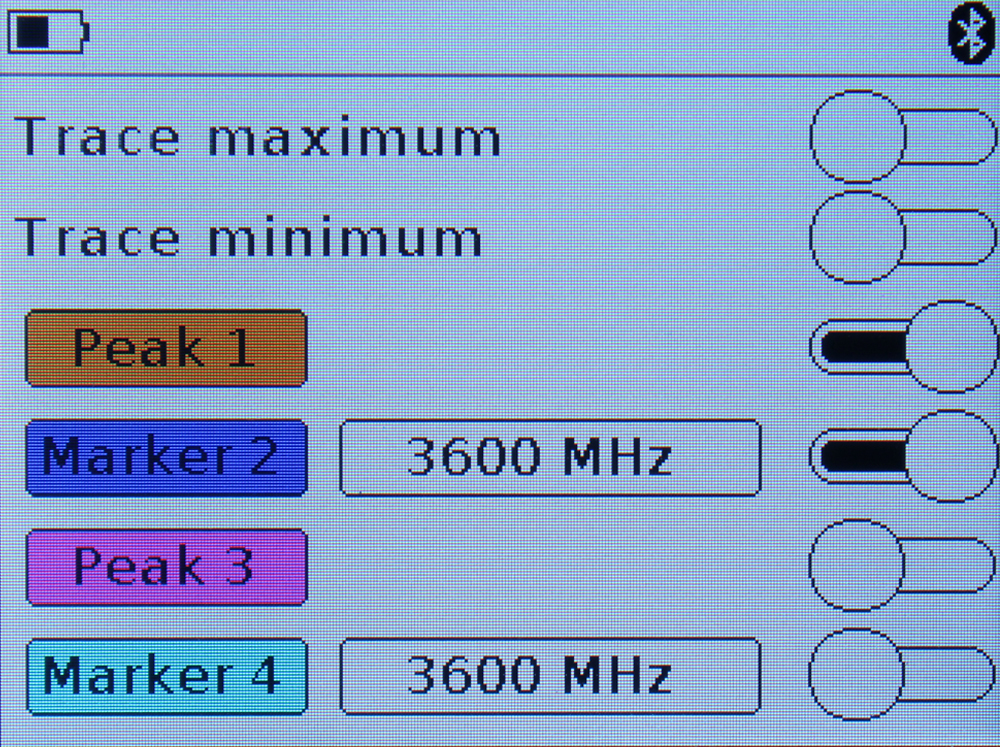

меню установки маркеров и пиковых значений сигнала

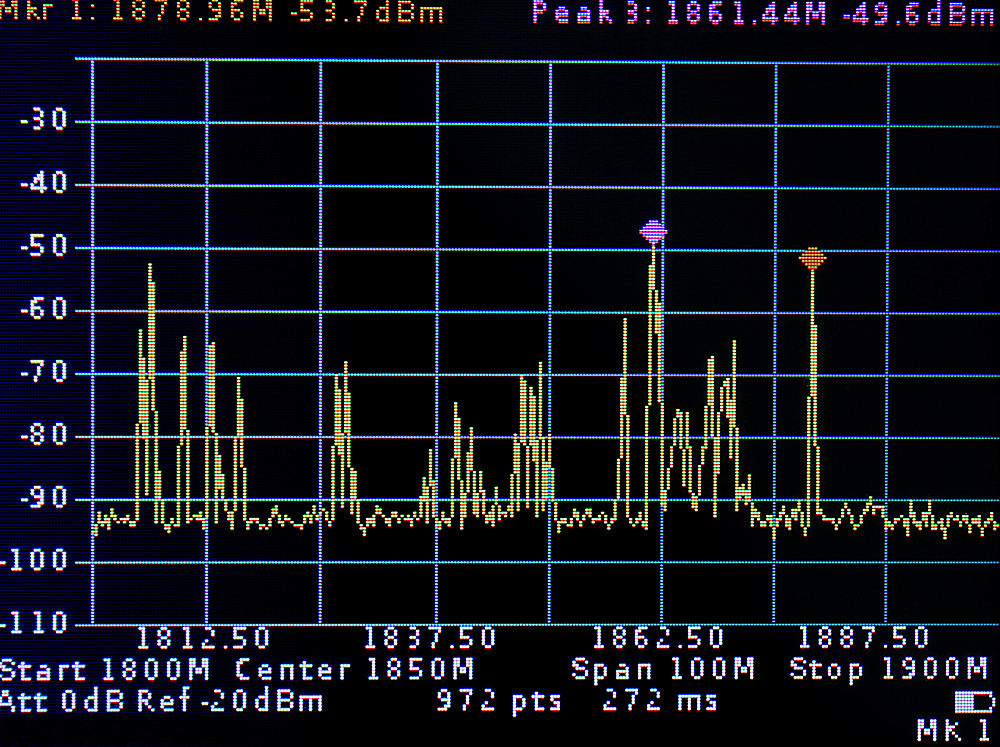

просмотр пиковых значений сигнала на экране

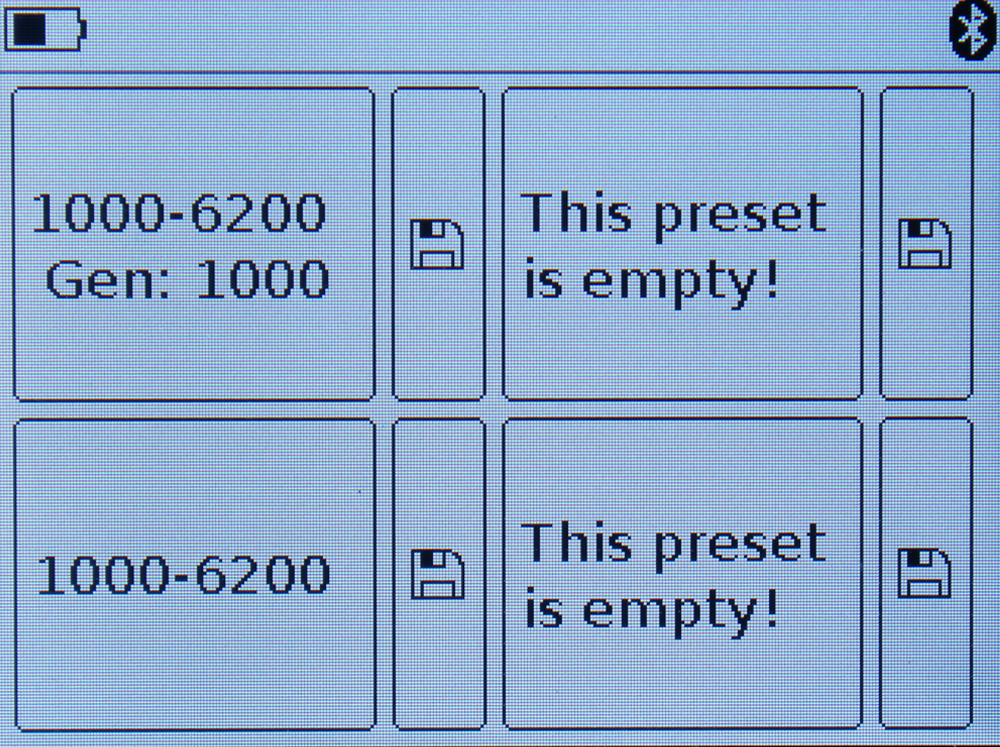

меню сохранения пользовательских установок для проведения измерений

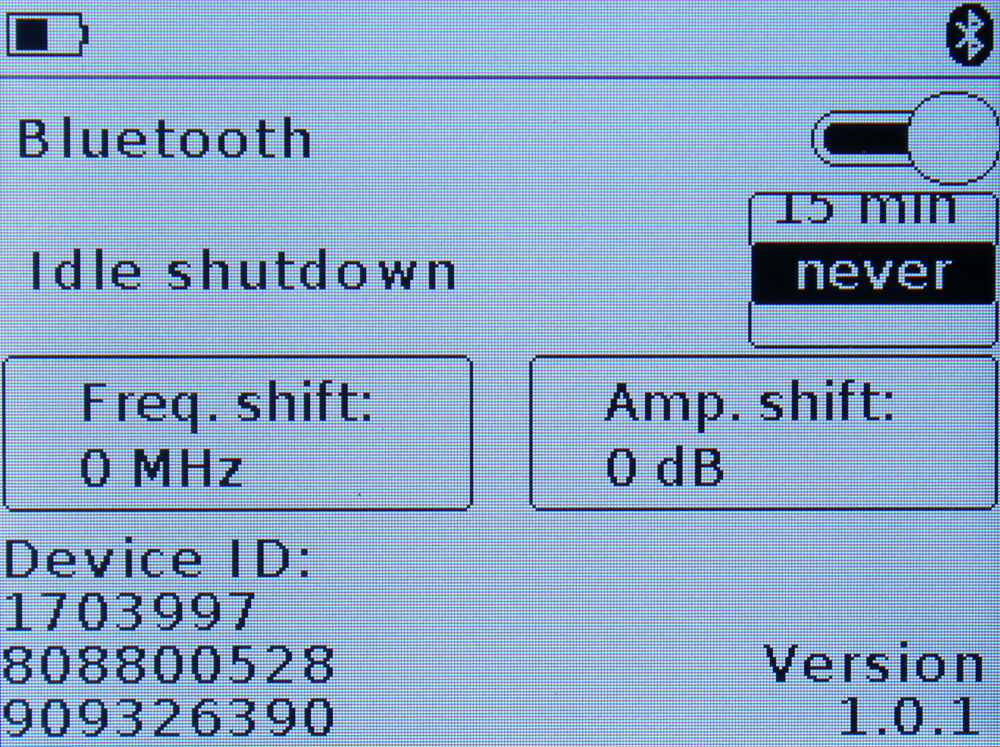

меню включения Bluetooth модуля и сдвига шкал входного сигнала

Основные функции приложения для управления анализатором спектра ARINST SSA Lite R2

главное меню приложения

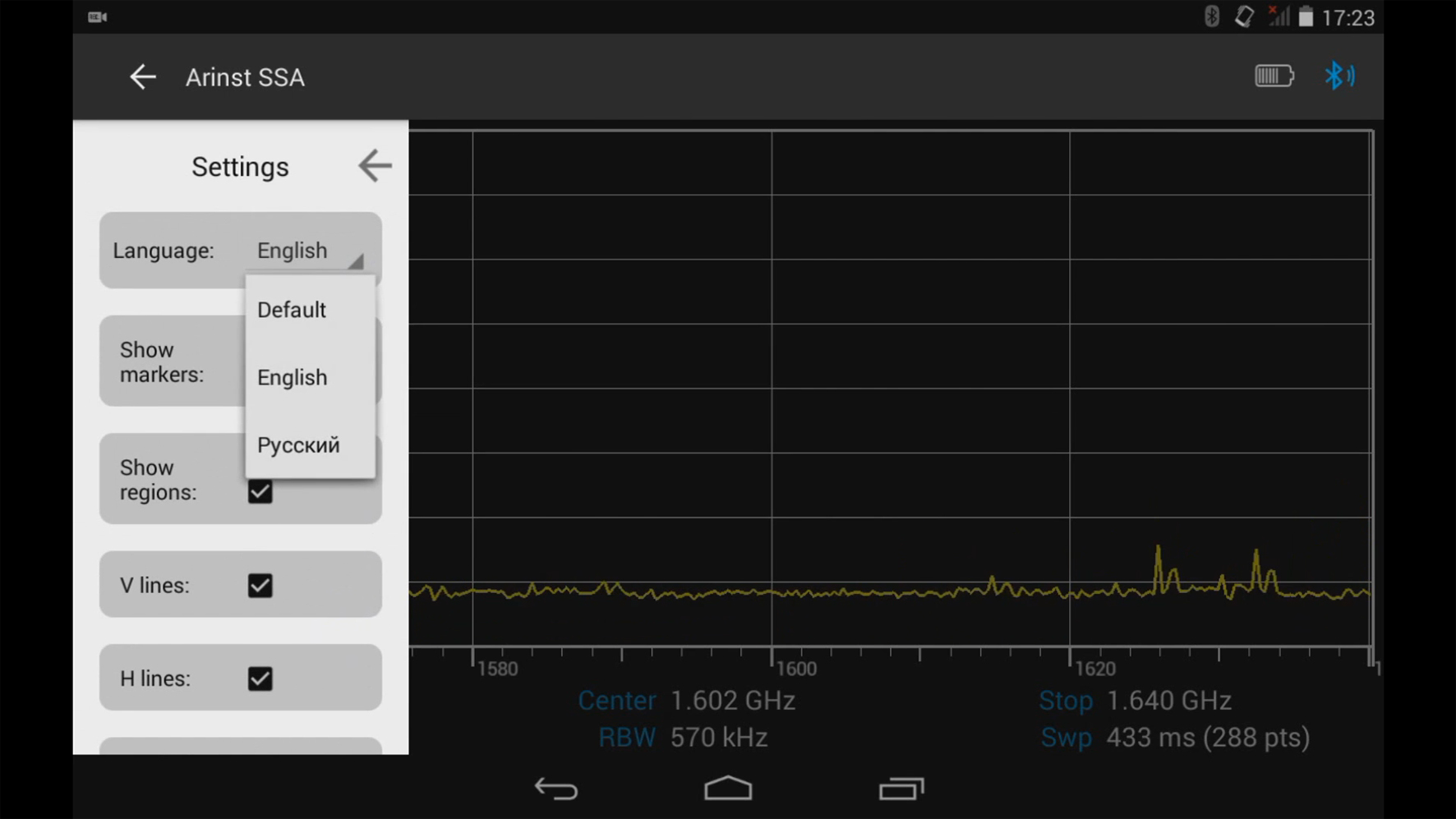

настройка и выбор языка интерфейса

просмотр спектра сигналов в виде графиков

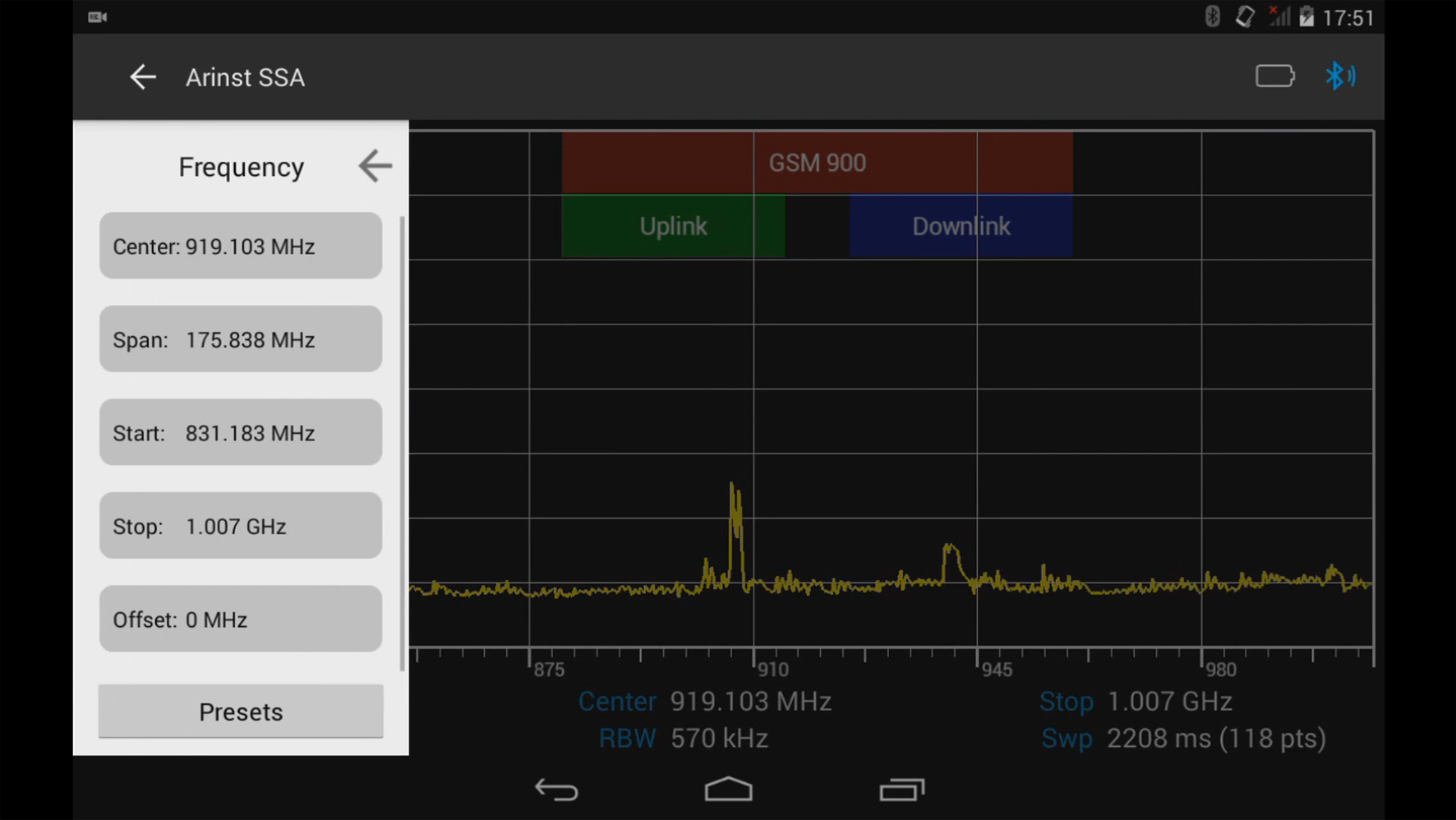

установка диапазона частот

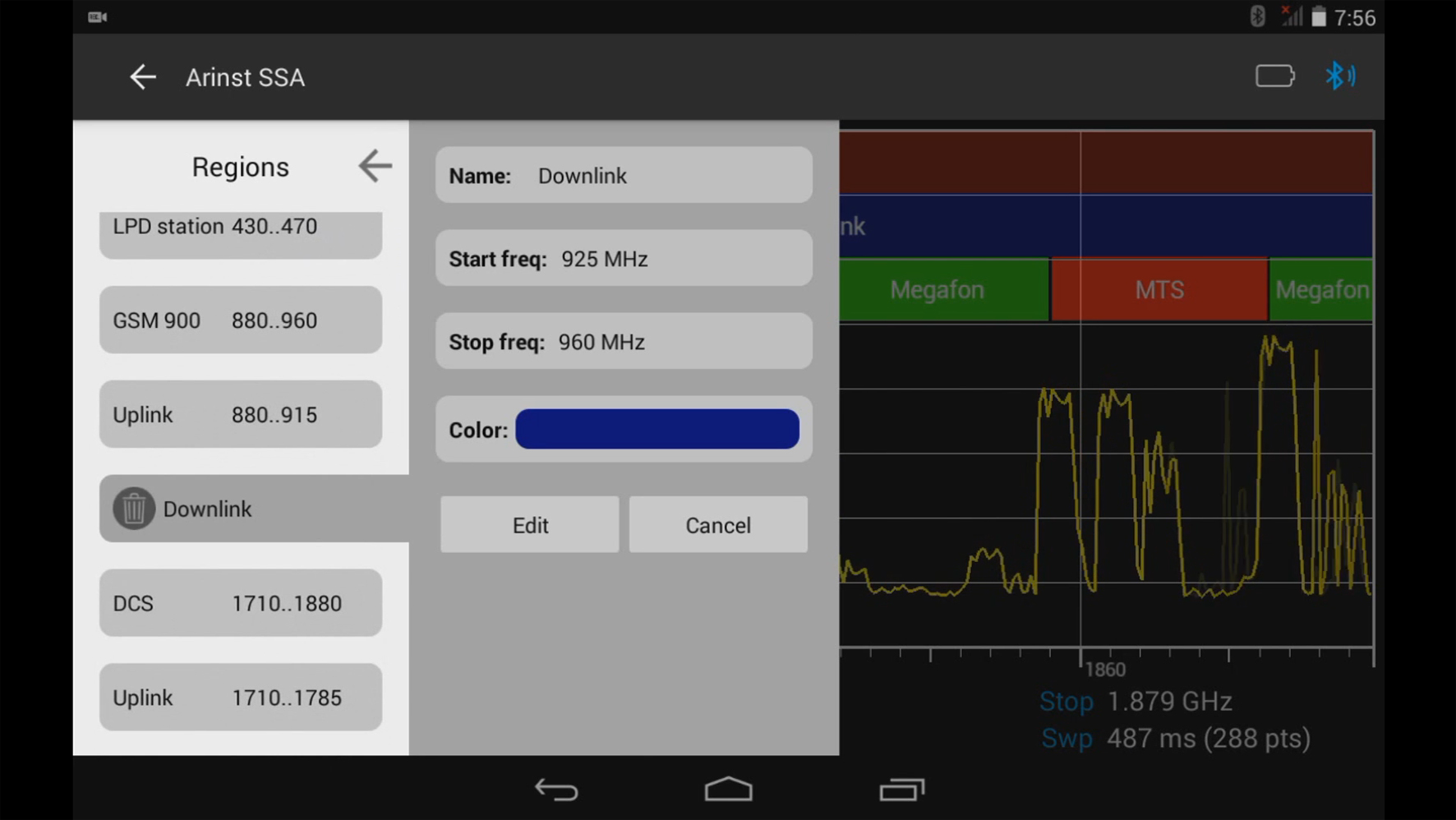

назначение и управление маркированными диапазонами частот

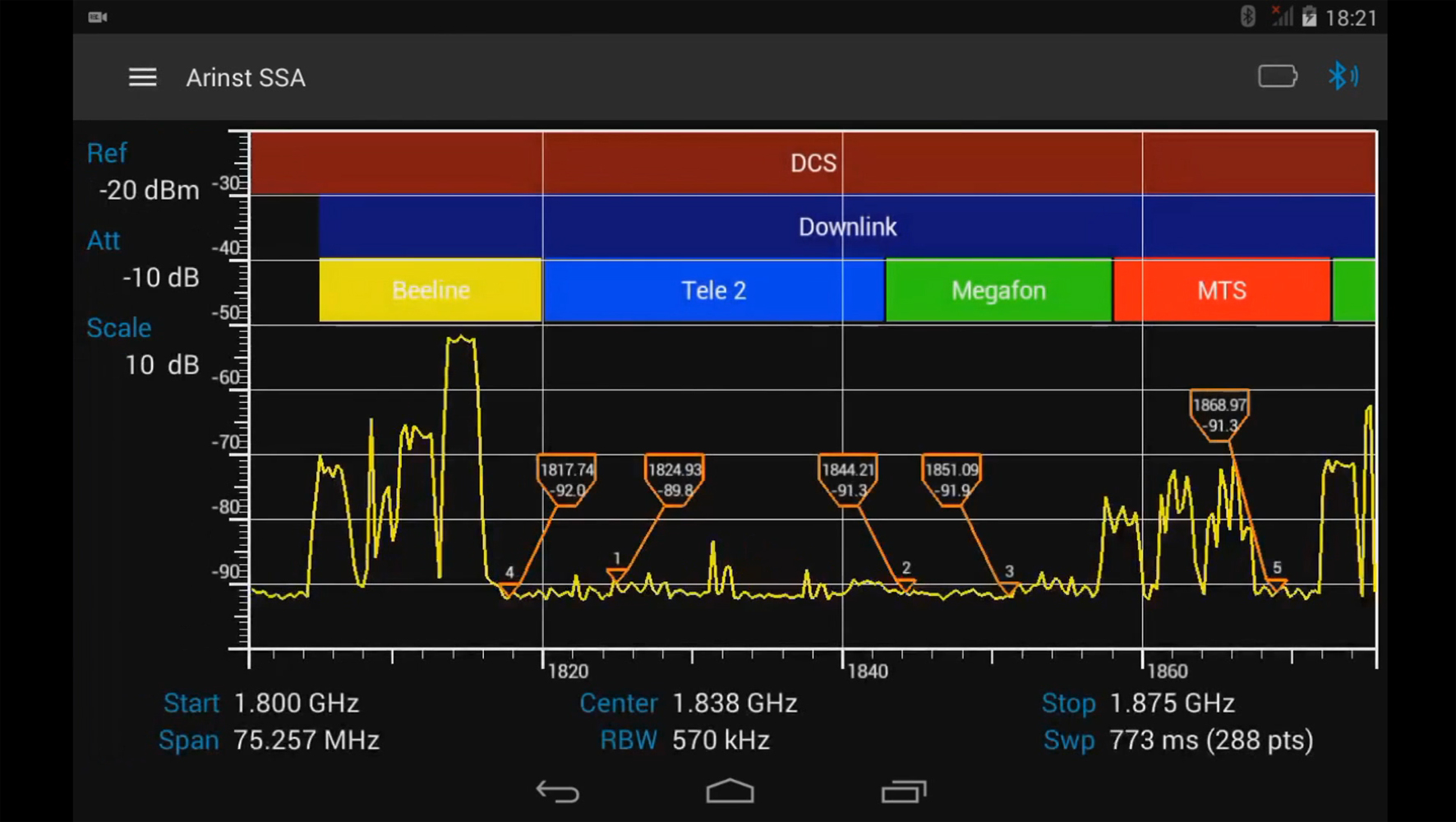

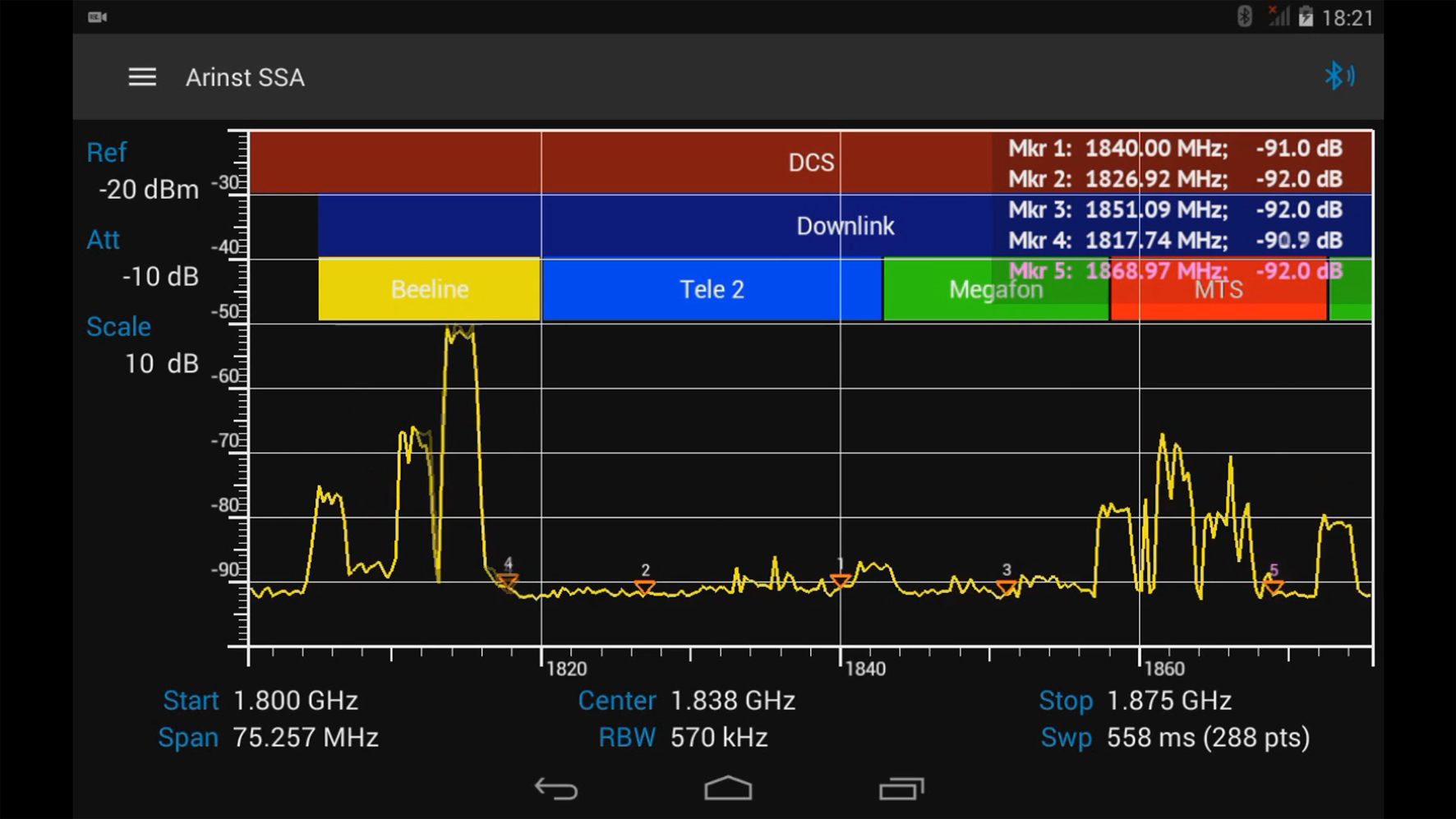

проведение измерений с отображением визуальных индикаторов

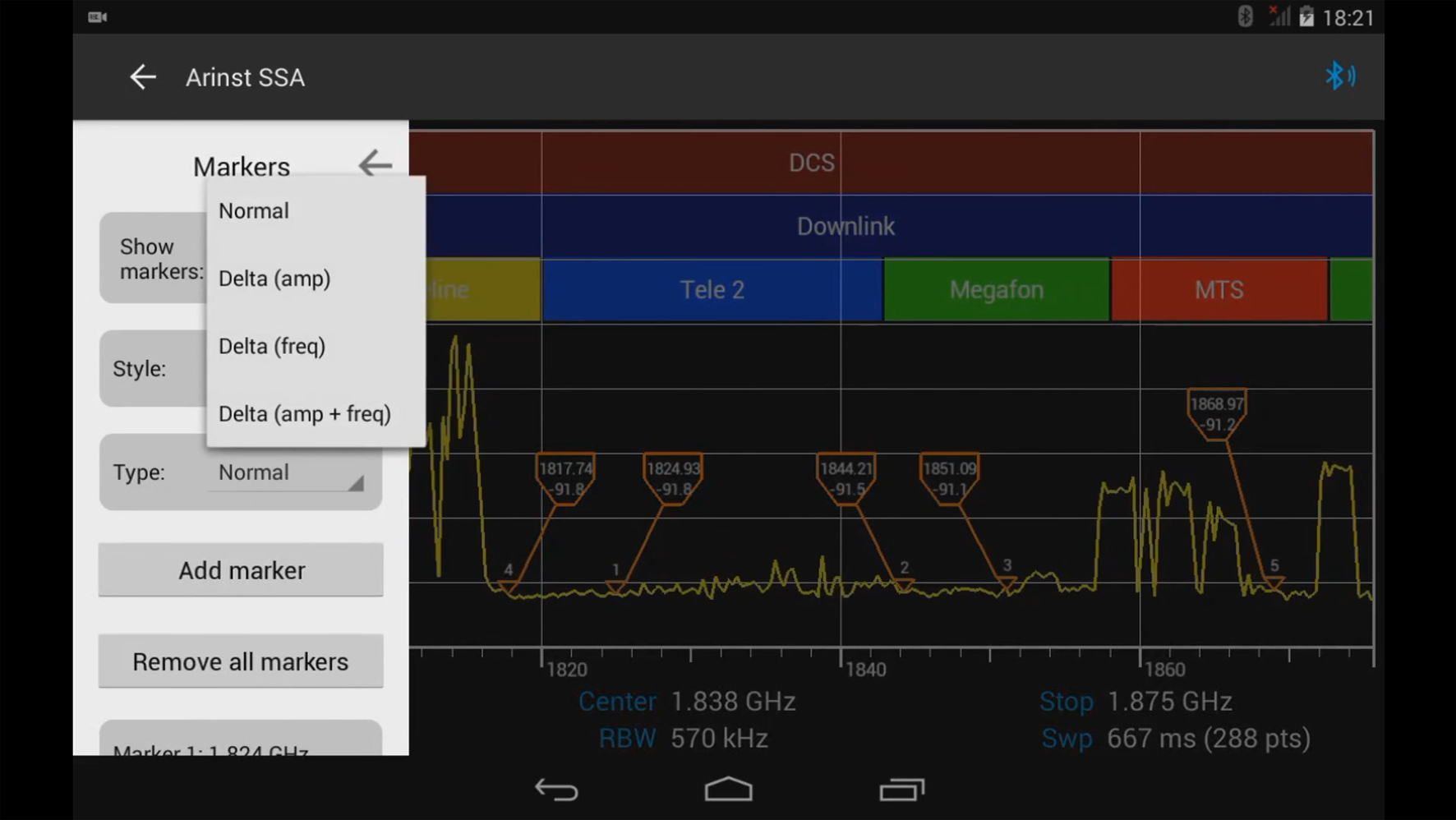

выбор типов измерений с отображением визуальных индикаторов

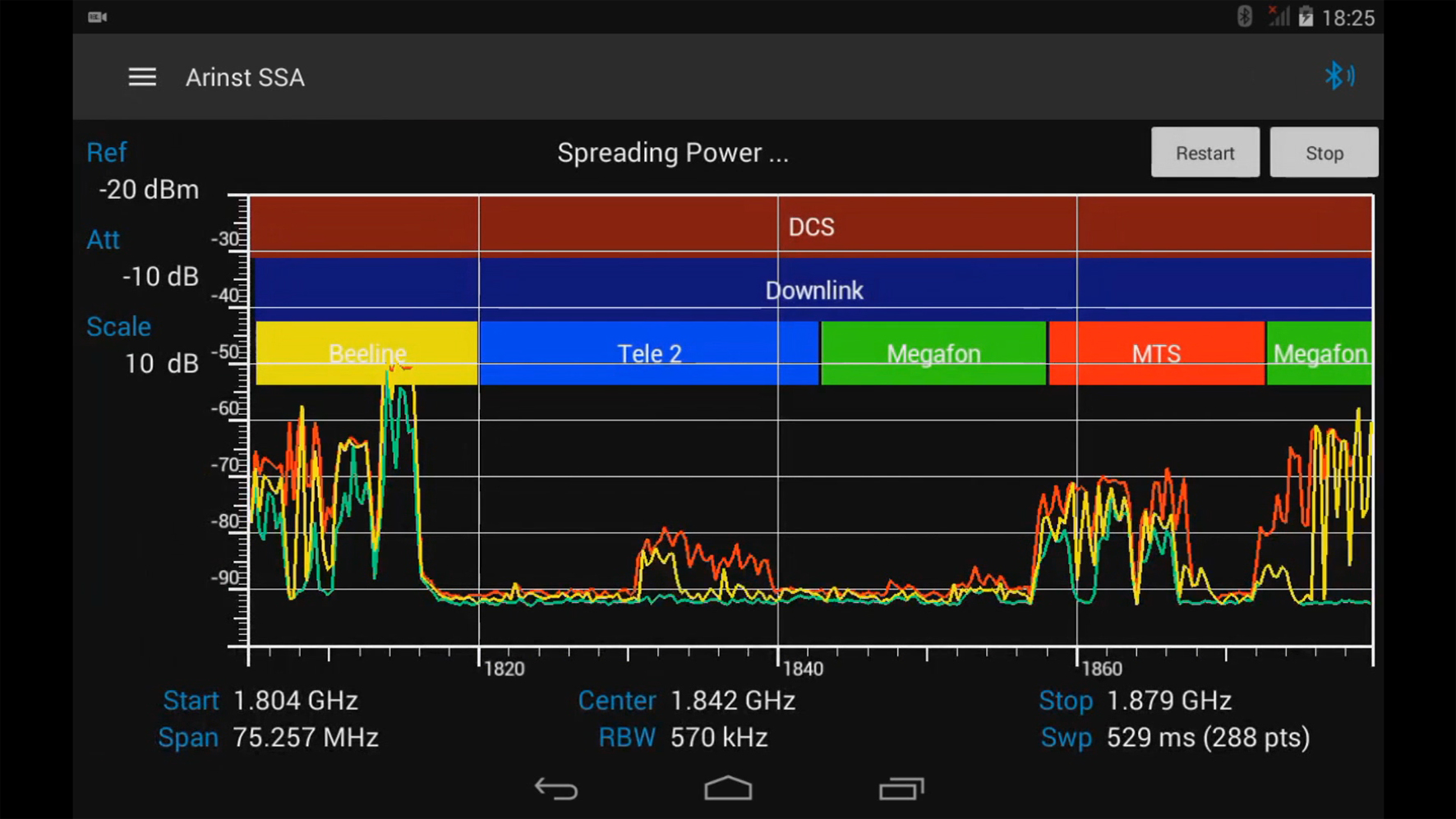

режим трассировки с отображением экстремальных значений и усредненного по нескольким измерениям спектра сигнала

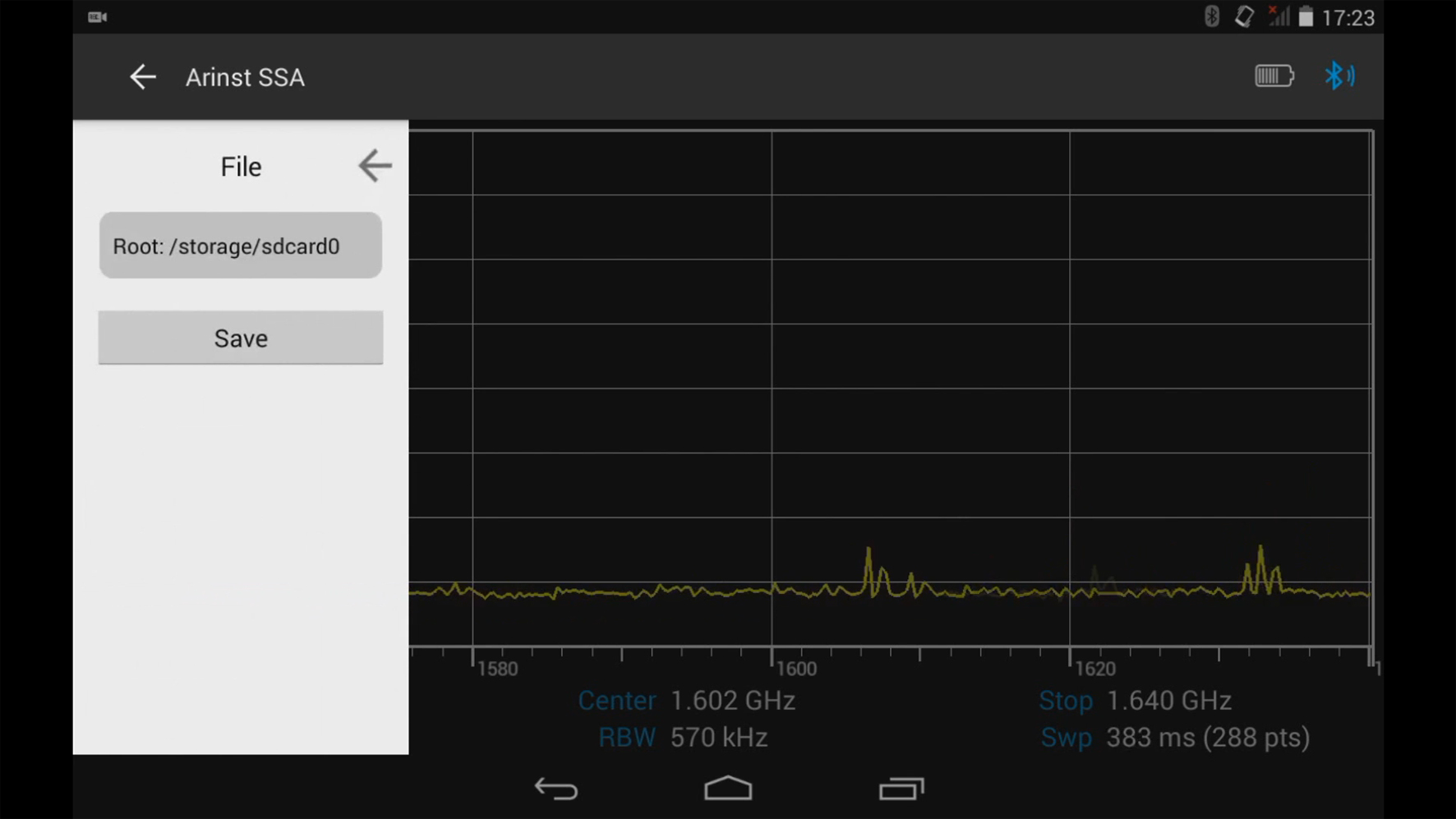

возможность сохранения и загрузки настроек сканирования

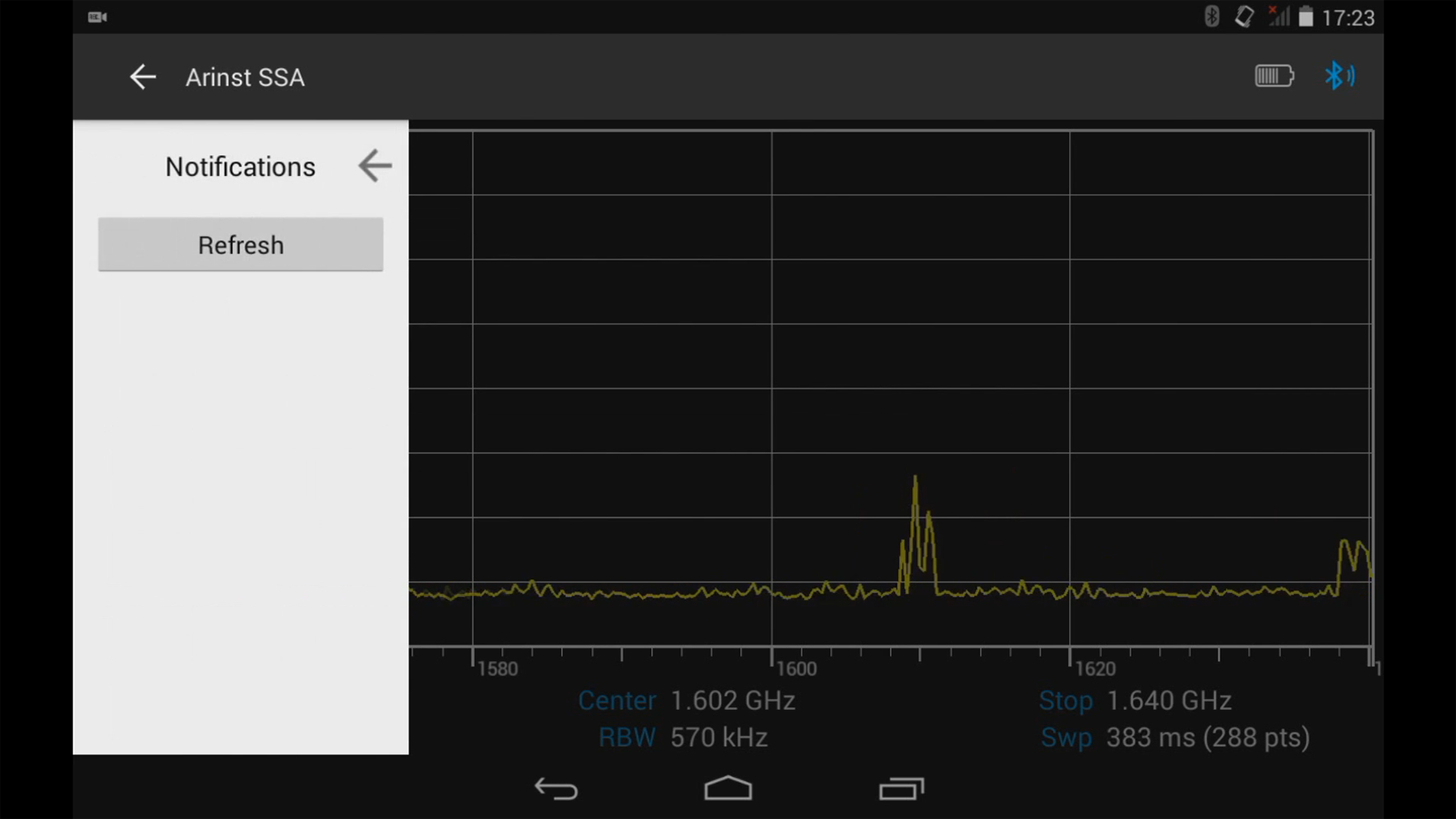

меню автоматических обновлений ПО

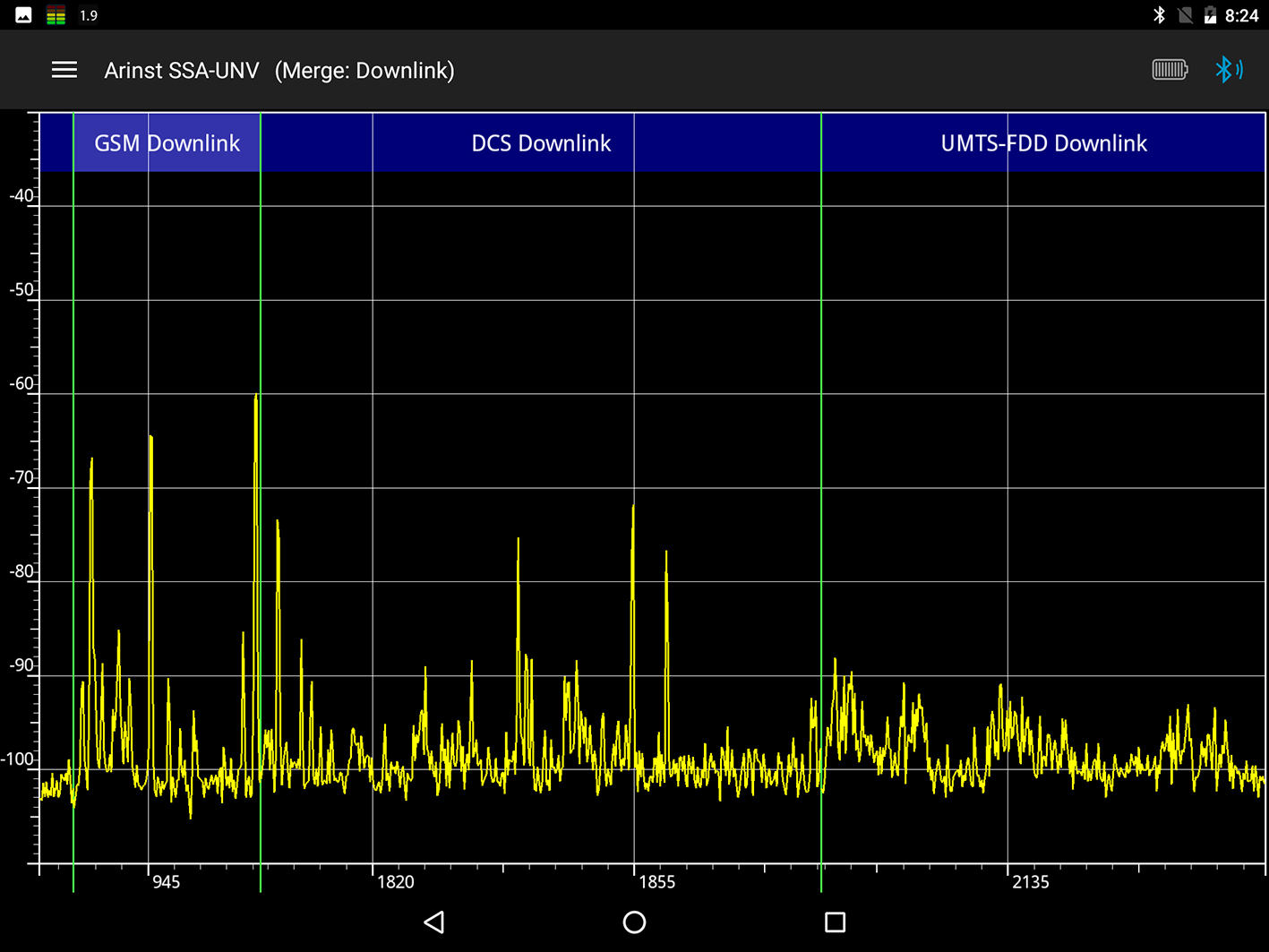

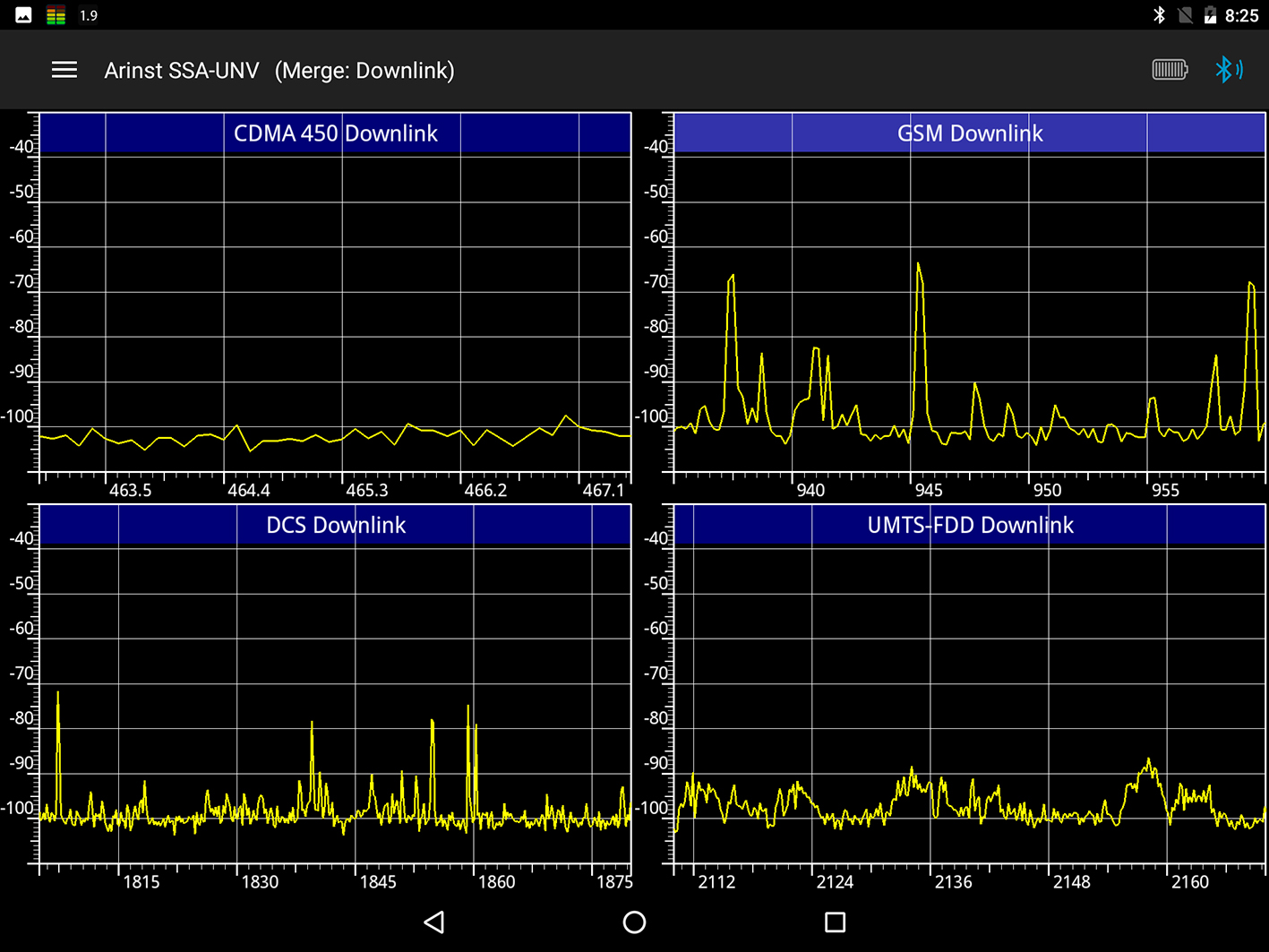

отображение нескольких диапазонов исследуемых частот сигналов

Технические характеристики:

(только для основного измеряемого диапазона частот 35-4500 МГц)

Отображаемый диапазон частот: 35—6200 МГц
Основной измеряемый диапазон частот: 35—4500 МГц
Динамический диапазон в полосе 35—3000 МГц: 75 дБ
Динамический диапазон в полосе 3000—4500 МГц: 70 дБ
Максимальная полоса обзора: 6165 МГц
Полоса пропускания ПЧ: 200 кГц, фиксированная
Мин. длительность обнаруживаемого сигнала при полосе сканирования 10 МГц: 20 мс
Скорость обзора в полосе 100 МГц: < 0,25 с
Полка шума в полосе до 3000 МГц: < -100 дБм
Полка шума в полосе 3000-4500 МГц: < -95 дБм
Полка шума в полосе 4500-6200 МГц: < -90 дБм
Волновое сопротивление: 50 Ом
КСВ в рабочем диапазоне частот: < 1,5
Внутренний аттенюатор: 0—30 дБ
Ошибка при аттенюации до 10 дБ: 2 дБ
Ошибка при аттенюации от 10 до 20 дБ: 5 дБ
Ошибка при аттенюации от 20 до 30 дБ: 8 дБ
Точность отображения сигнала в пределах динамического диапазона: 2 дБ
Максимальная входная мощность при аттенюаторе 0 дБ: +10 дБм
Максимальная входная мощность при аттенюаторе выше 20 дБ: +20 дБм
Максимальный входной измеряемый сигнал: +10 дБм
Максимальное постоянное напряжение на входе: 25 В
Максимальный потребляемый ток при работе от аккумулятора: 350 мА
Максимальный потребляемый ток при работе от USB (в режиме зарядки): 500 мА
Ёмкость аккумулятора: 2000 мА*ч
Время непрерывной работы от аккумулятора: 4 ч
Время заряда аккумулятора: ~5 ч

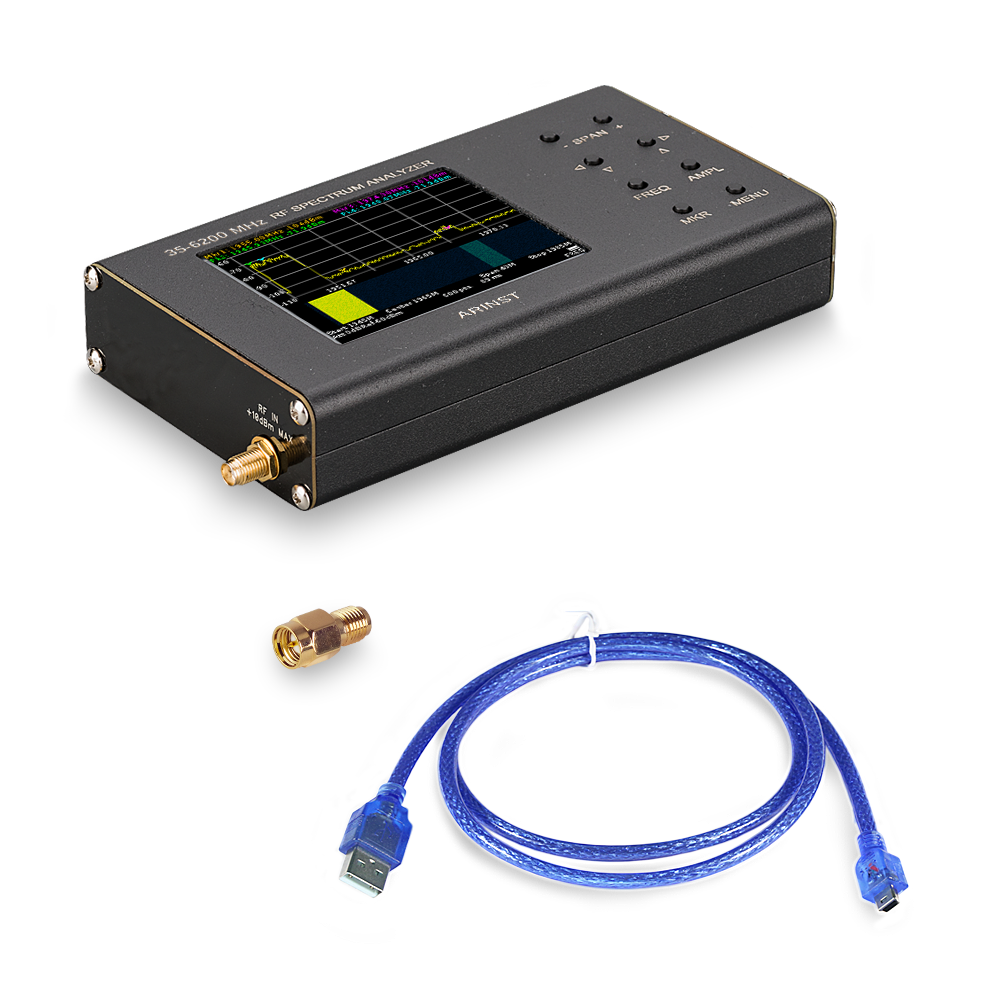

Комплект поставки:

анализатор спектра Arinst SSA Lite R2 со встроенным аккумулятором
переходник SMA (male)-SMA (female) для защиты высокочастотного разъема прибора от износа
кабель питания mini-USB – USB 2.0 для зарядки аккумулятора прибора и работы с прибором во время зарядки аккумулятора

В комплект поставки не входит, но может быть приобретено отдельно:

смартфон или планшет под управлением ОС Android. Для управления прибором и отображения полученных данных используйте свое устройство на базе ОС Android. Или свой ноутбук. Или компьютер. Такое решение делает анализатор спектра доступным по цене и не обременяет пользователя излишними, зачастую ненужными устройствами
внешние аттенюаторы. Максимальная мощность входного измеряемого сигнала ограничена значением +10 дБм. Если необходимо измерить большее значение, пользователь должен самостоятельно подобрать аттенюаторы с необходимыми значениями
измерительные антенны, СВЧ переходники, разъемы и т.п.

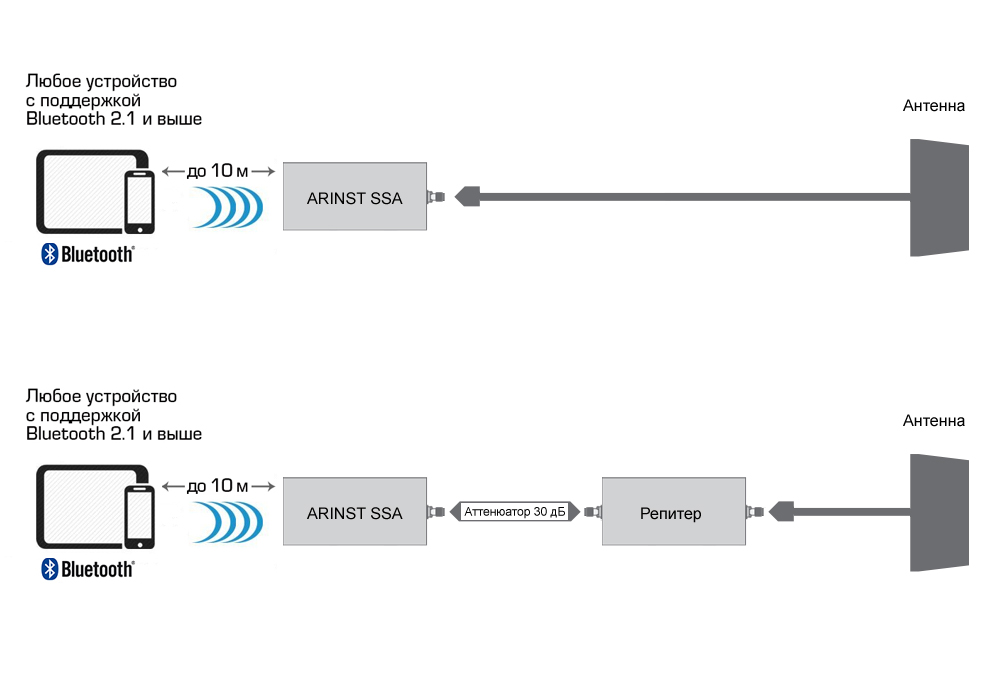

Подключение анализатора Arinst SSA Lite R2 к исследуемому оборудованию

Максимальная мощность входного измеряемого сигнала ограничена значением +10 дБ. При замерах характеристик активных устройств используйте внешние аттенюаторы!

Ограничения

Анализатор спектра Arinst SSA Lite R2 не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Каждый прибор калибруется по мощности и частоте.

Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
