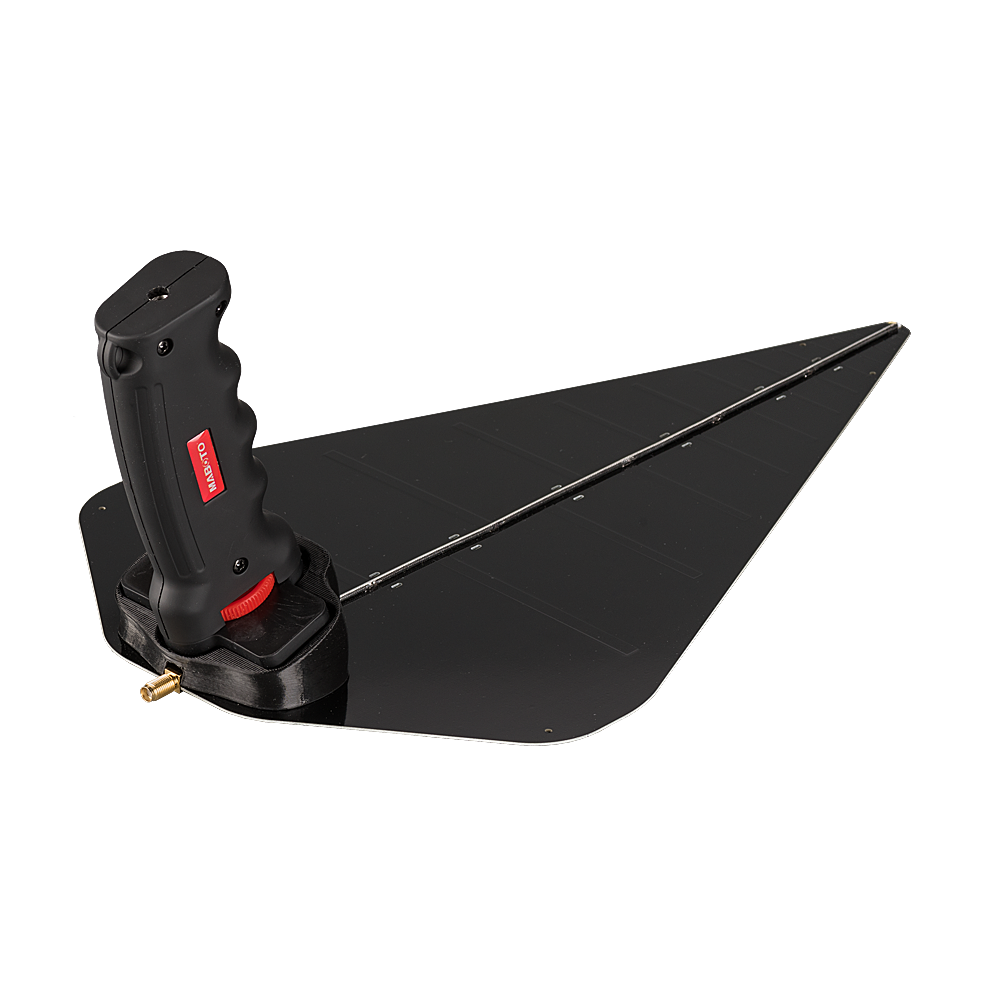

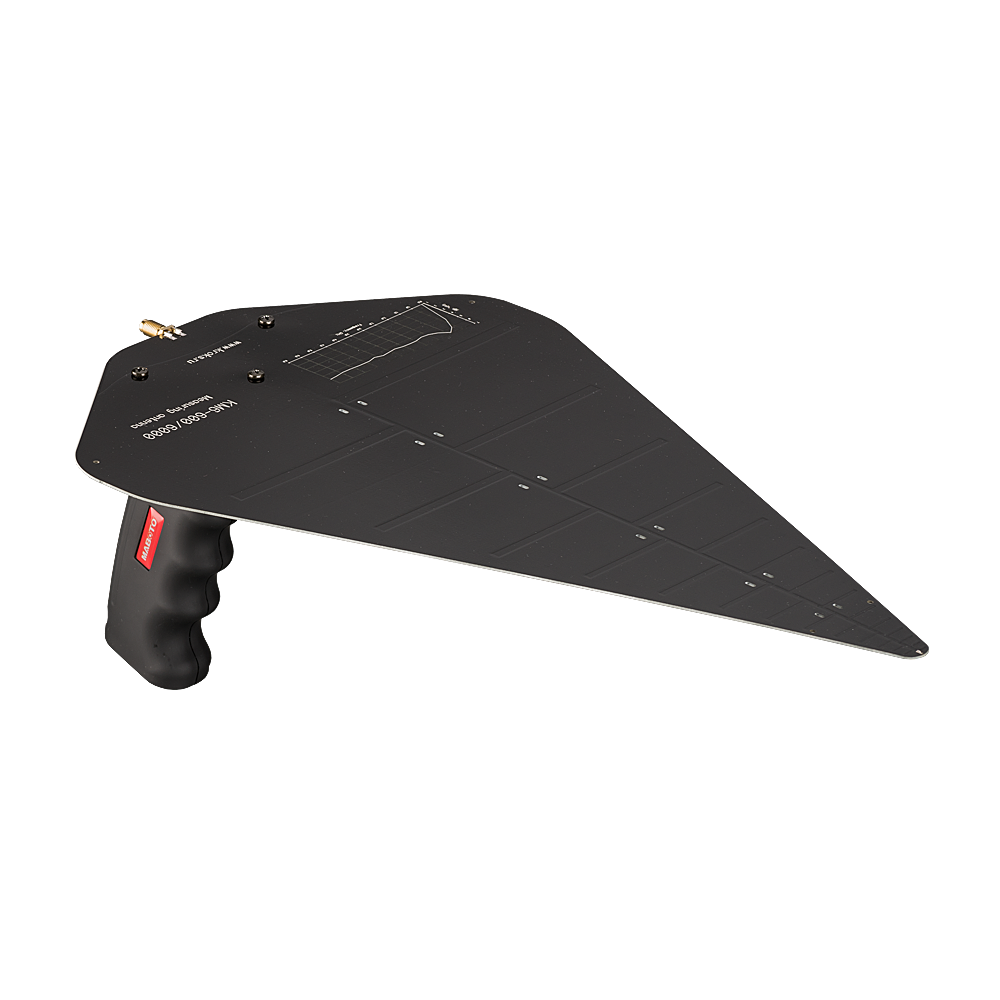

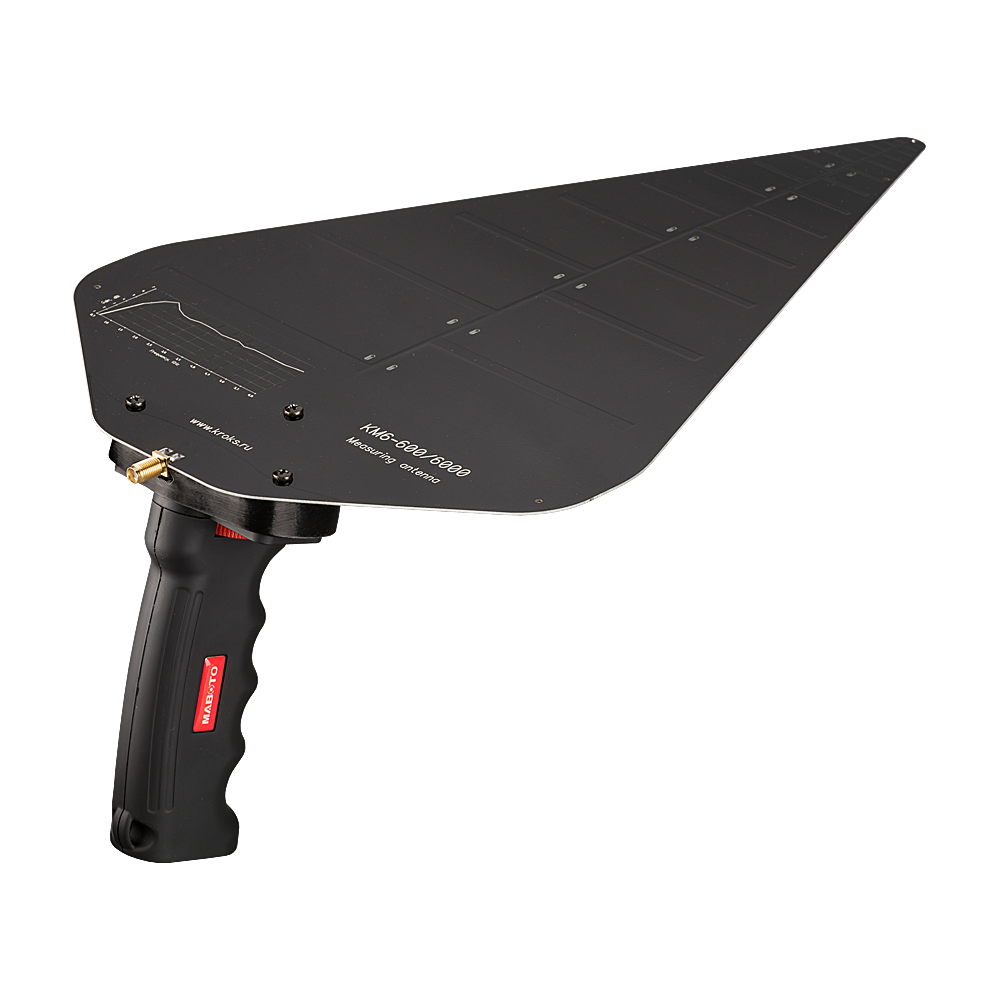

Измерительная антенна
KM6-600/6000

KM6-600/6000 - направленная пассивная логопериодическая измерительная антенна с коэффициентом усиления до 6 дБ.

Измерительная антенна предназначена для проведения радиочастотных измерений, таких как измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения в диапазоне от 600 до 6000 МГц в лабораторных и полевых условиях.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов

• 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
• 3G (UMTS 900, UMTS 2100)
• 4G (LTE 800, LTE 1800, LTE 2600), YOTA
• WI-FI 2400 (IEEE 802.11b, g, n)

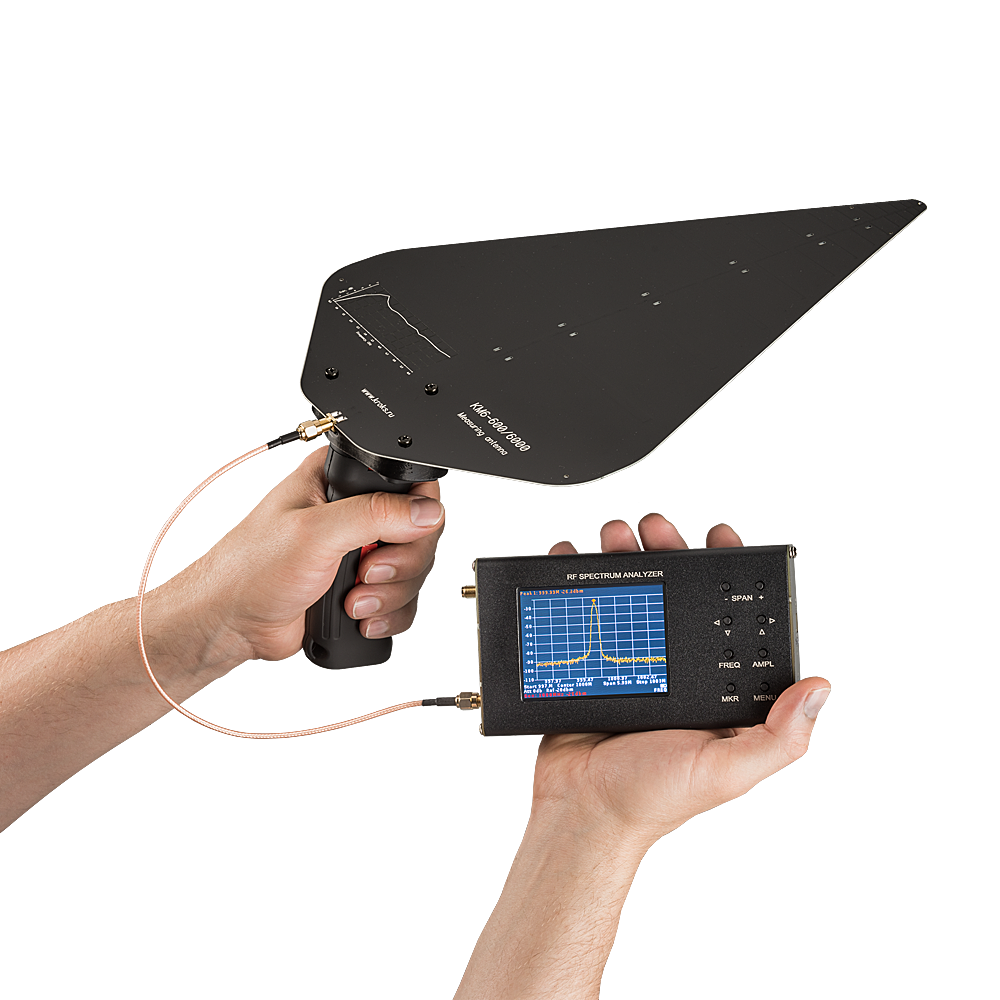

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

С помощью измерительной антенны можно выполнить следующие работы:

• произвести анализ радиочастотной обстановки;
• навести антенну на базовую станцию;
• обнаружить источник сигнала или помех;
• проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

• малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
• в комплект поставки входит пигтейл для подключения антенны к анализатору спектра или другому приемному устройству;
• съёмная рукоятка упрощает хранение и транспортировку антенны;
• для сборки антенны не требуется специальный инструмент.

Технические характеристики:

• Рабочий диапазон частот: 600—6000 МГц
• Коэффициент усиления антенны: от 1 до 6 дБ
• КСВ в рабочем диапазоне частот, не более: 2,2
• Поляризация: Линейная
• Входное сопротивление: 50 Ом
• Максимальная подводимая мощность: 10 Вт
• Разъем: SMA-female
• Стандарт связи: Многодиапазонная
• Тип исполнения: Направленная

Диаграммы направленности антенны:

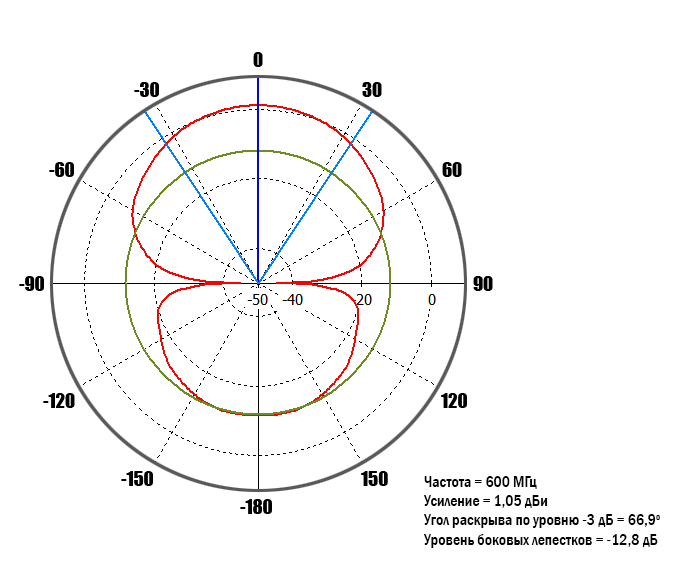

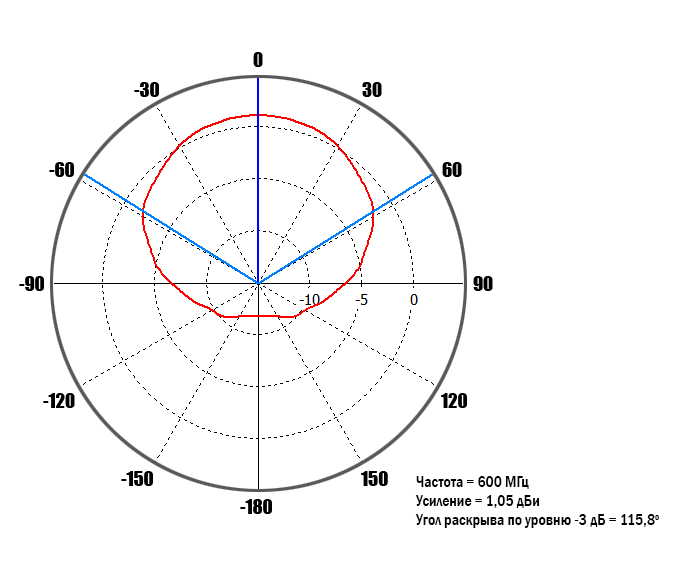

• 600 МГц

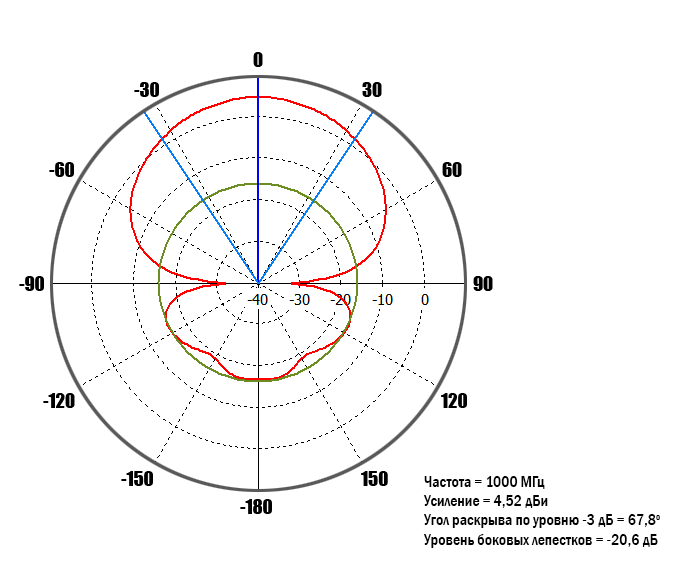

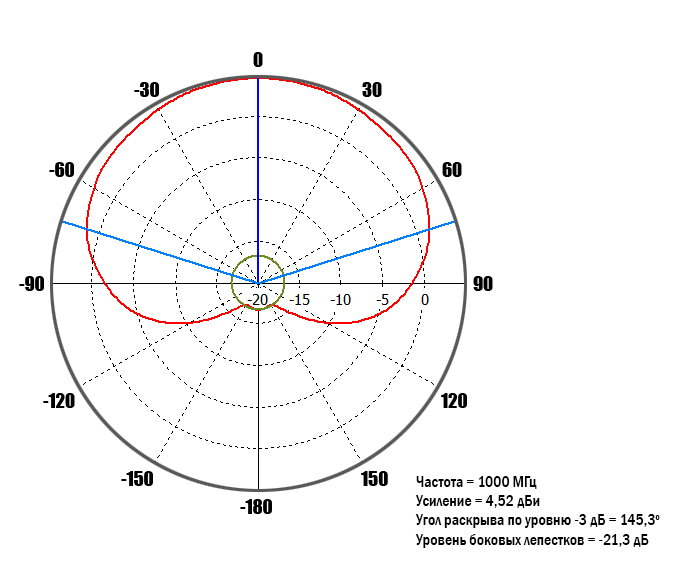

• 1000 МГц

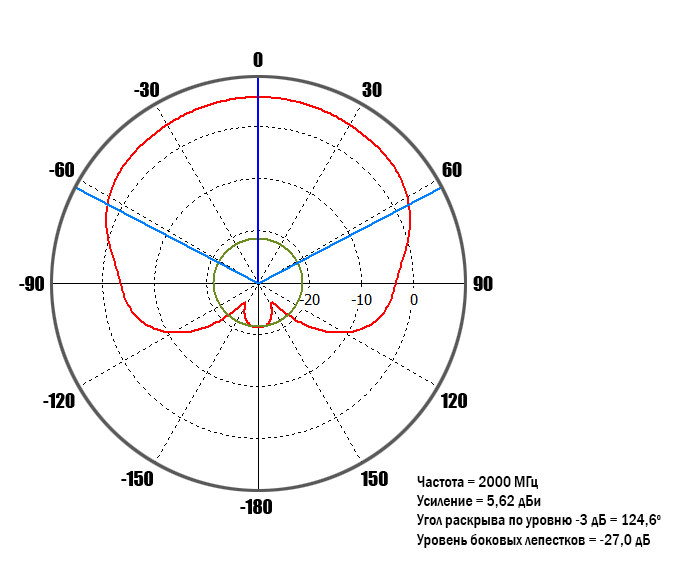

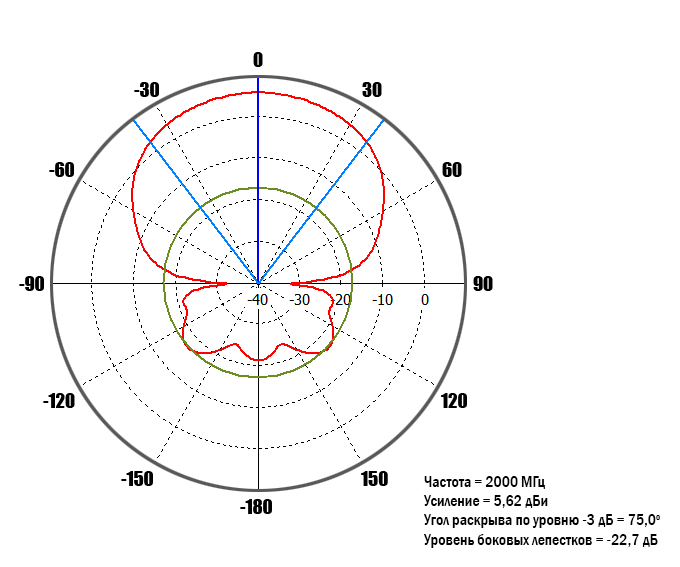

• 2000 МГц

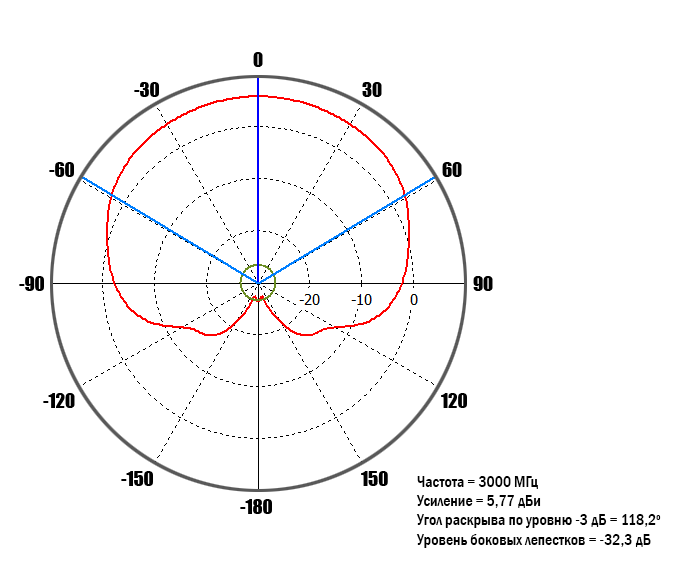

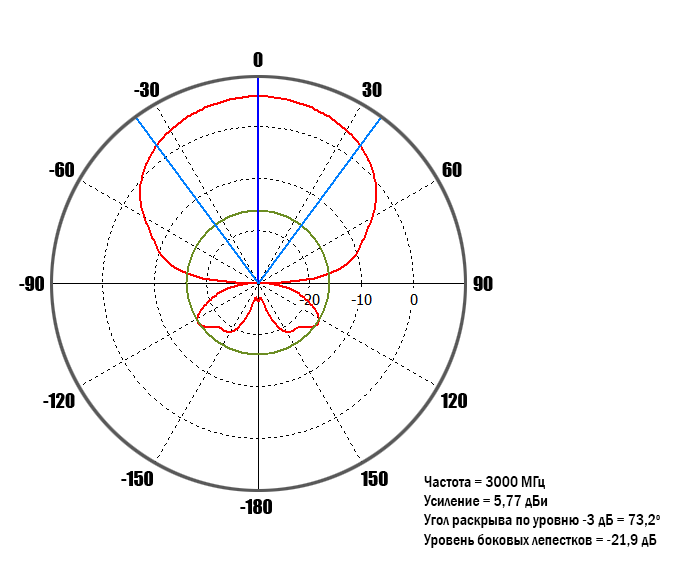

• 3000 МГц

• 4000 МГц

• 5000 МГц

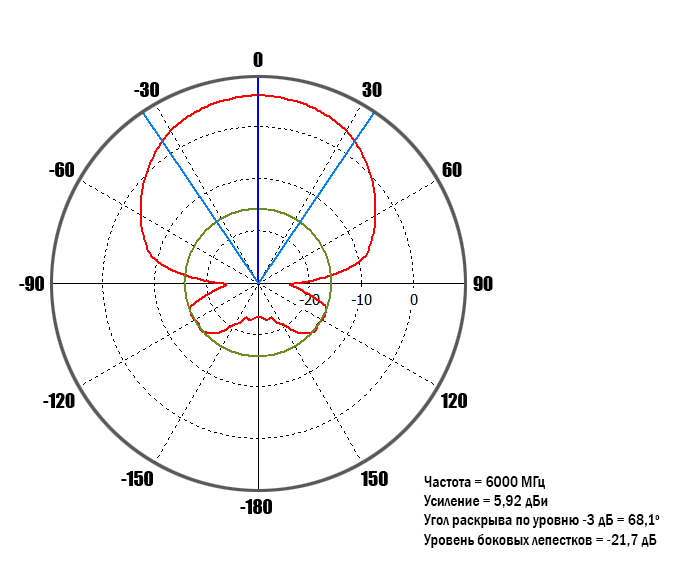

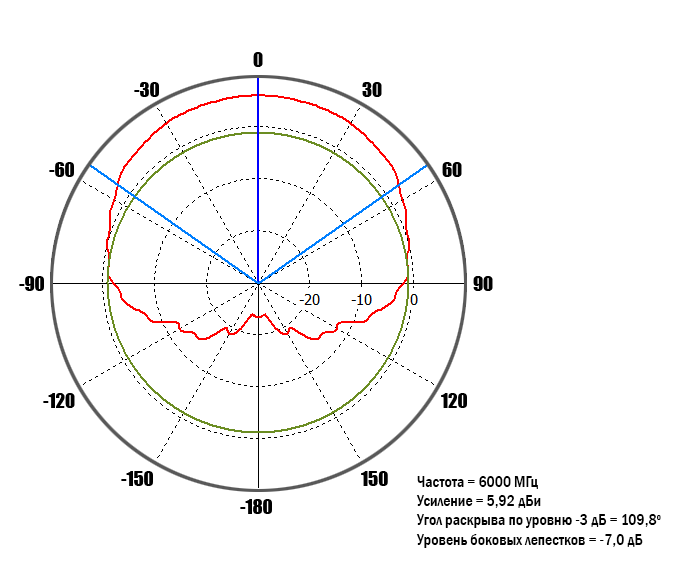

• 6000 МГц

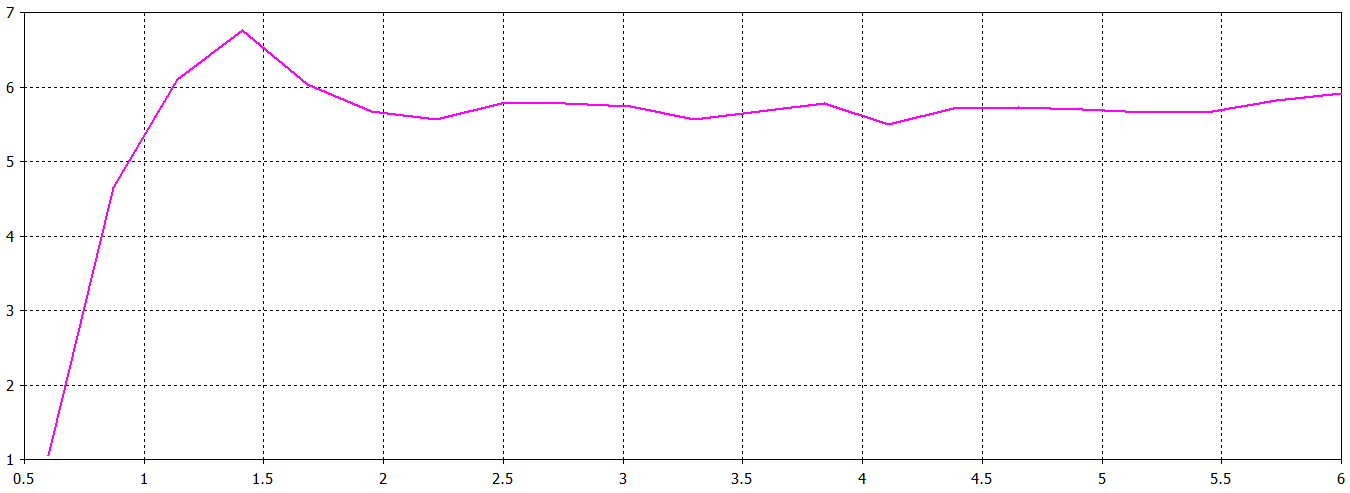

Коэффициент усиления антенны в рабочем диапазоне частот

Комплект поставки:

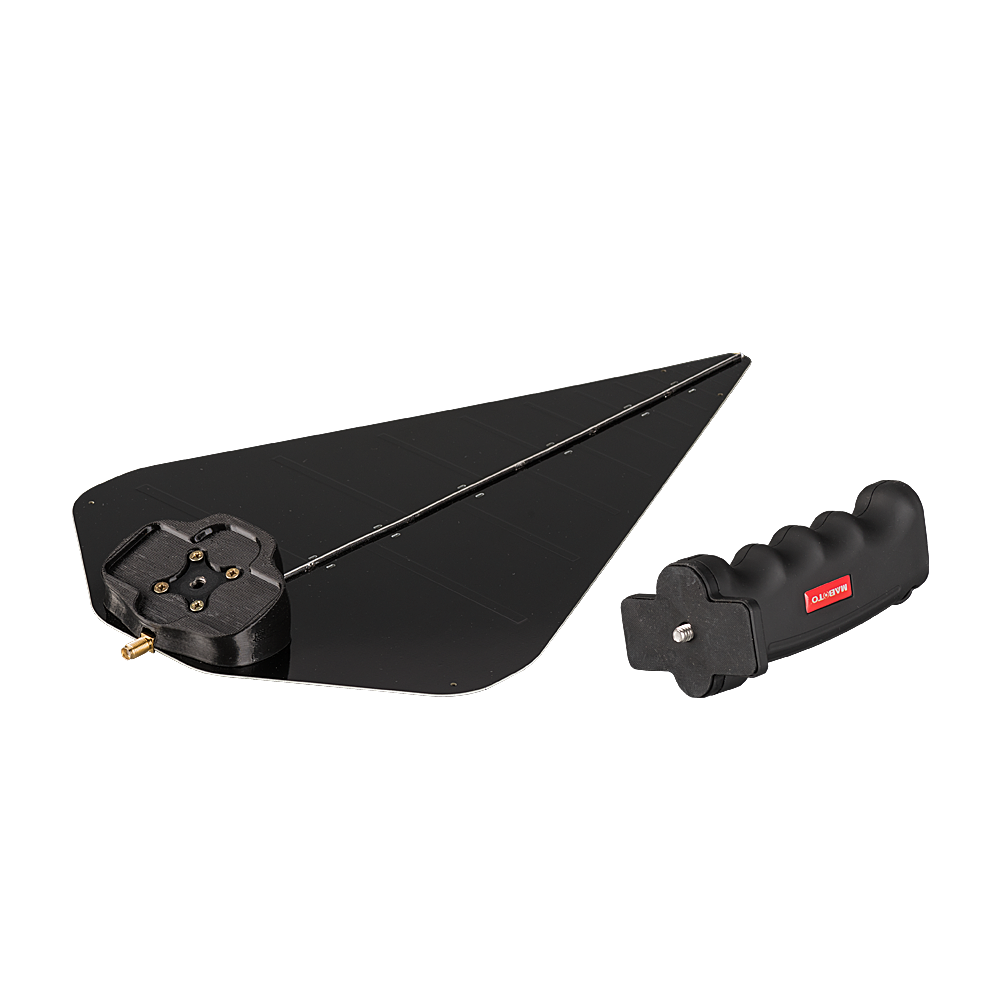

• антенна КМ6-600/6000;
• рукоятка съёмная;
• переходник (пигтейл) SMA (male) – SMA (male) длиной 0,5 м из кабеля RG58. Служит для подключения антенны к анализатору спектра или другому измерительному оборудованию;
• руководство по эксплуатации (паспорт);
• упаковка.

Внимание! Анализатор спектра не входит в комплект поставки!
