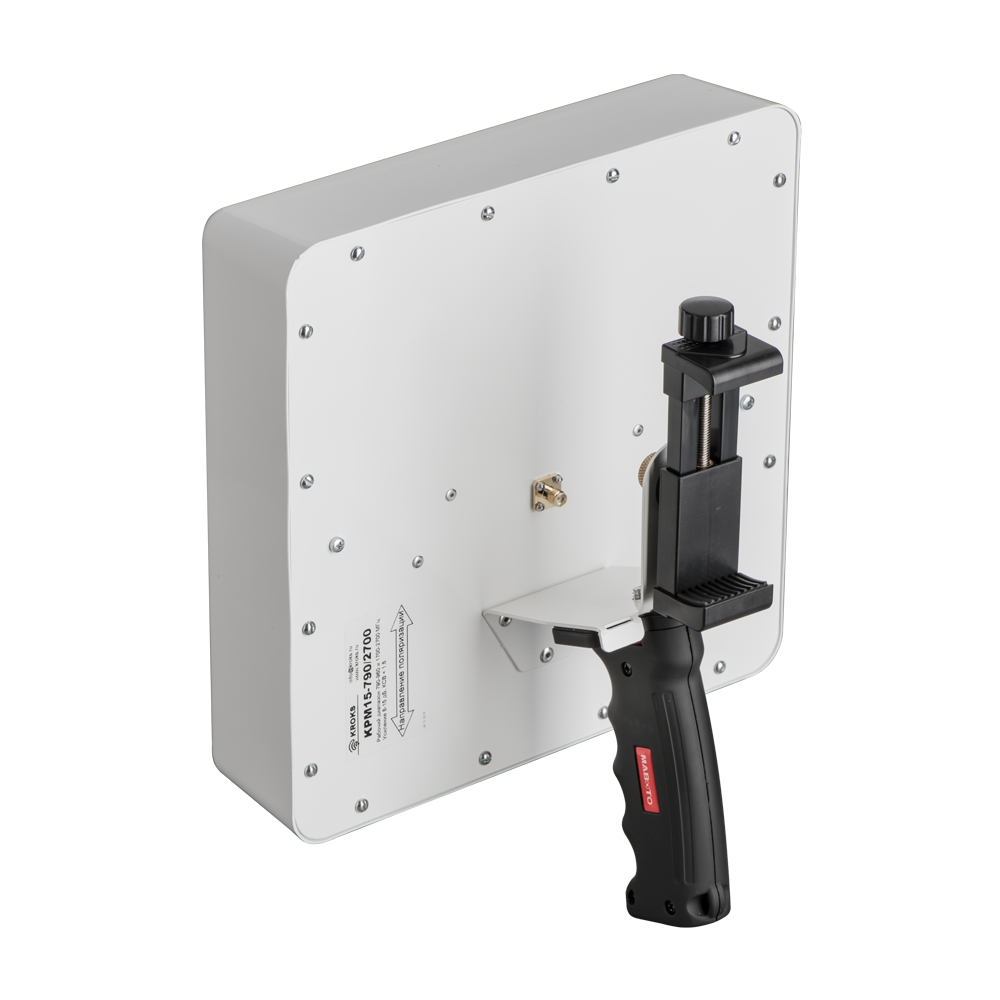

Измерительная антенна
KPM15-790/2700

KPM15-790/2700 - направленная пассивная панельная измерительная антенна с коэффициентом усиления до 15 дБ.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазонах частот 790-960 МГц и 1700-2700 МГц в лабораторных и полевых условиях.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов

  • 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
  • 3G (UMTS 900, UMTS 2100)
  • 4G (LTE 800, LTE 1800, LTE 2600), YOTA
  • WI-FI 2400 (IEEE 802.11b, g, n)

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

С помощью измерительной антенны можно выполнить следующие работы:

  • произвести анализ радиочастотной обстановки;
  • навести антенну на базовую станцию;
  • обнаружить источник сигнала или помех;
  • проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

  • малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
  • фиксация измерительного оборудования в раздвижном держателе;
  • в комплект поставки входит пигтейл для подключения антенны к анализатору спектра или другому приемному устройству;
  • съёмная рукоятка и держатель упрощают хранение и транспортировку антенны;
  • для сборки антенны не требуется специальный инструмент.

Технические характеристики:

  • Рабочий диапазон частот: 790—960 / 1700-2700 МГц
  • Коэффициент усиления антенны: от 8 до 15 дБ
  • КСВ в рабочем диапазоне частот, не более: 1.6
  • Поляризация: Вертикальная
  • Входное сопротивление: 50 Ом
  • Максимальная подводимая мощность: 10 Вт
  • Разъем: SMA-female
  • Стандарт связи: Многодиапазонная
  • Тип исполнения: Направленная

Диаграммы направленности антенны:

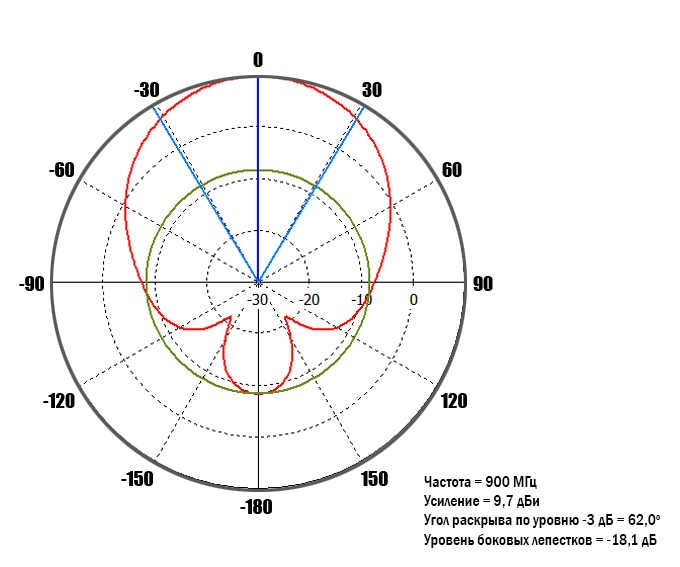

  • 900 МГц

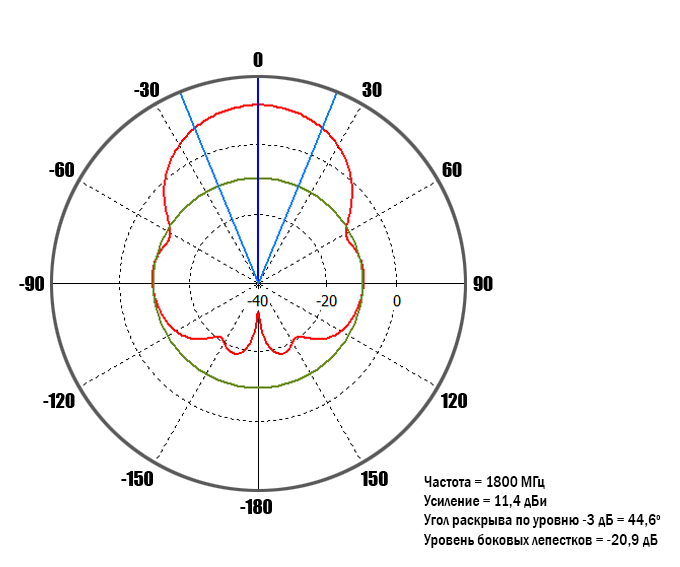

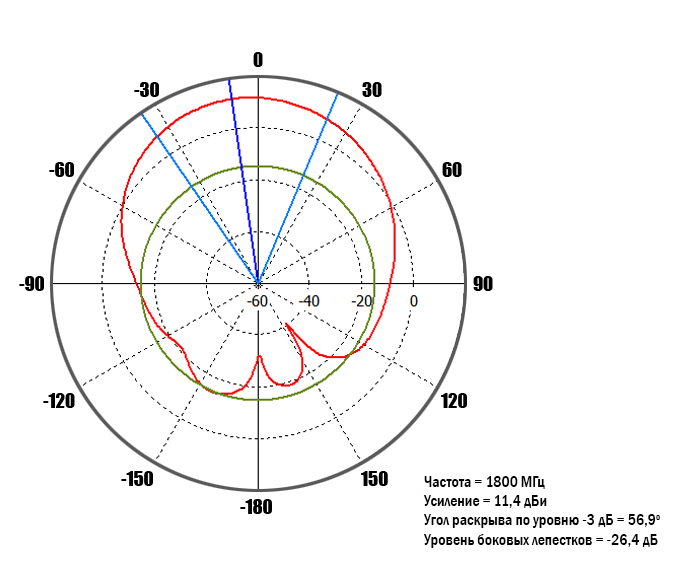

  • 1800 МГц

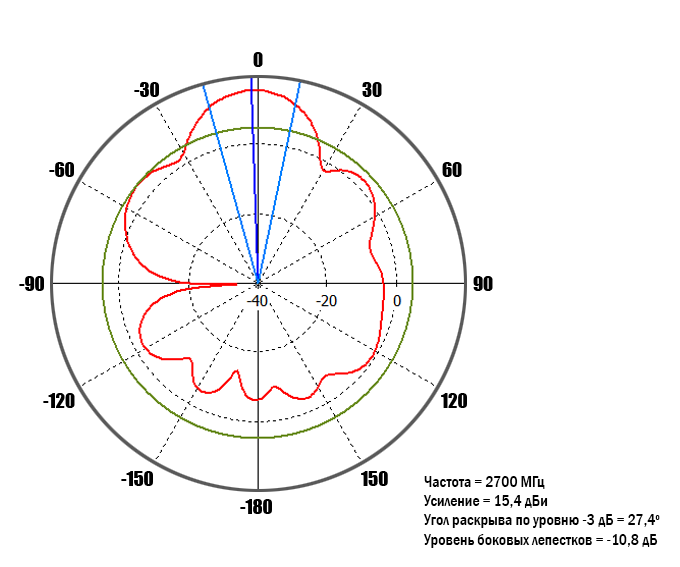

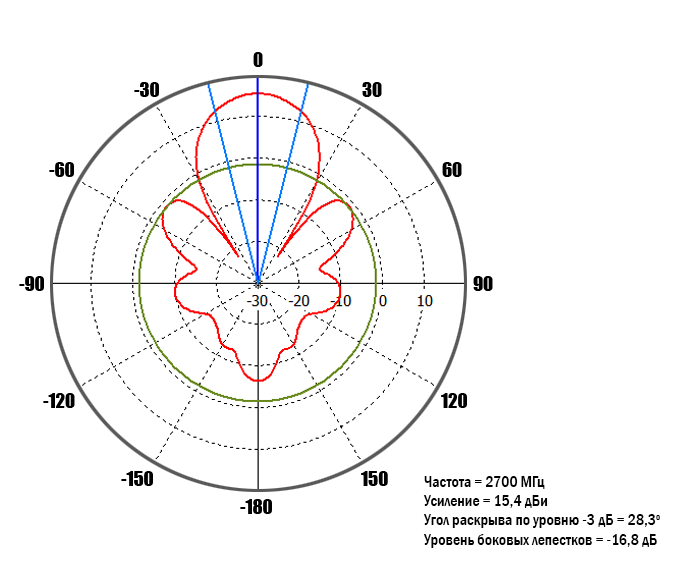

  • 2700 МГц

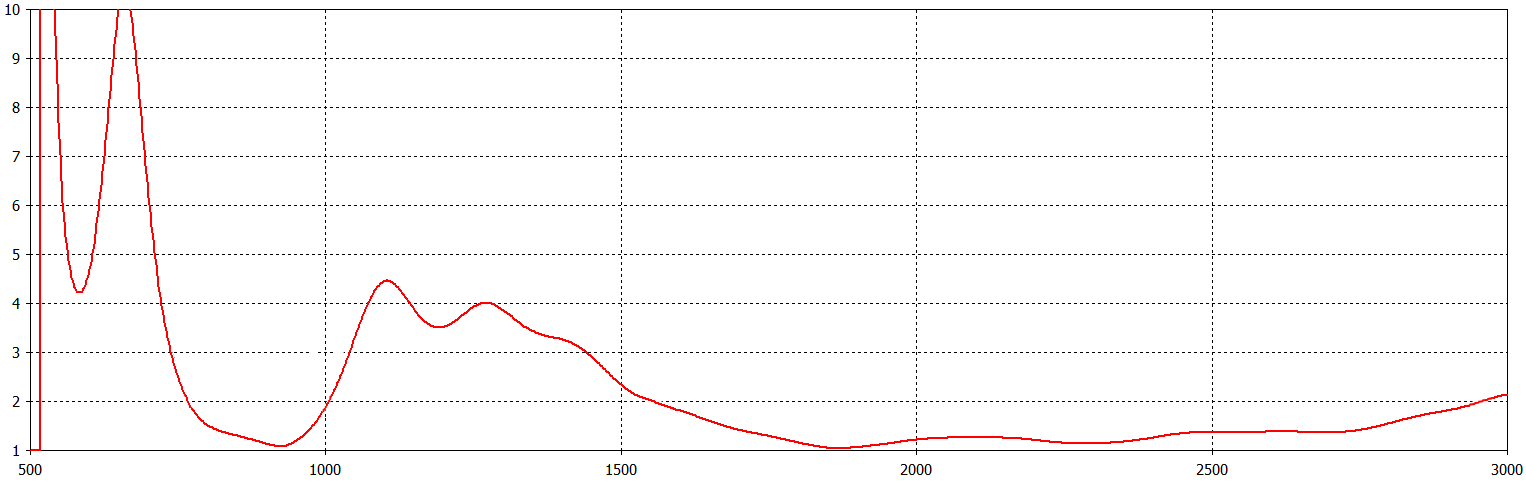

КСВ антенны в рабочем диапазоне частот

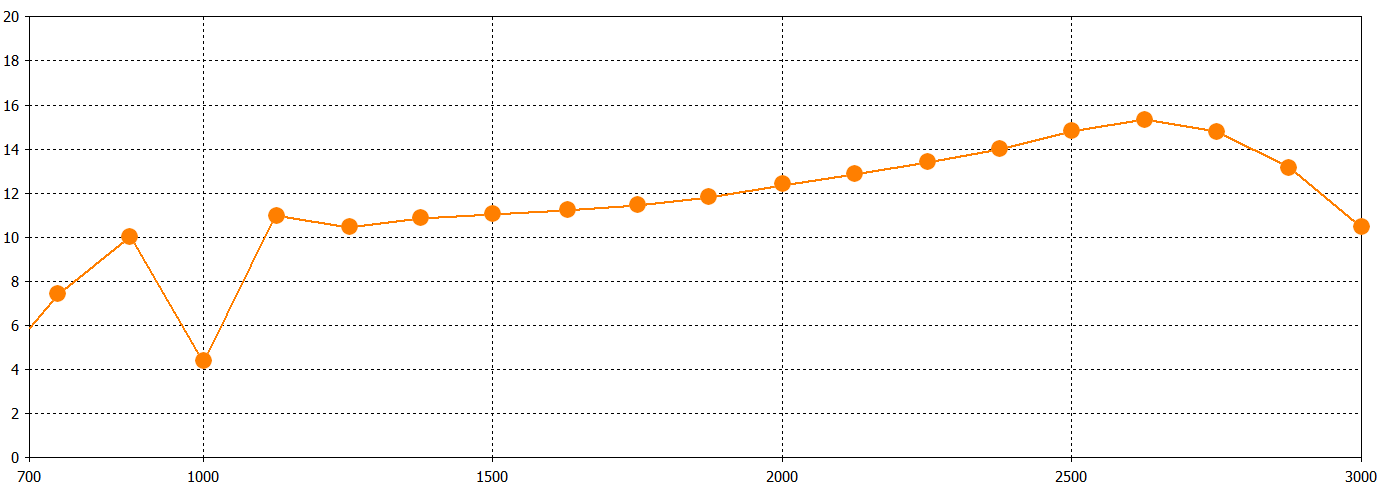

Коэффициент усиления антенны в рабочем диапазоне частот

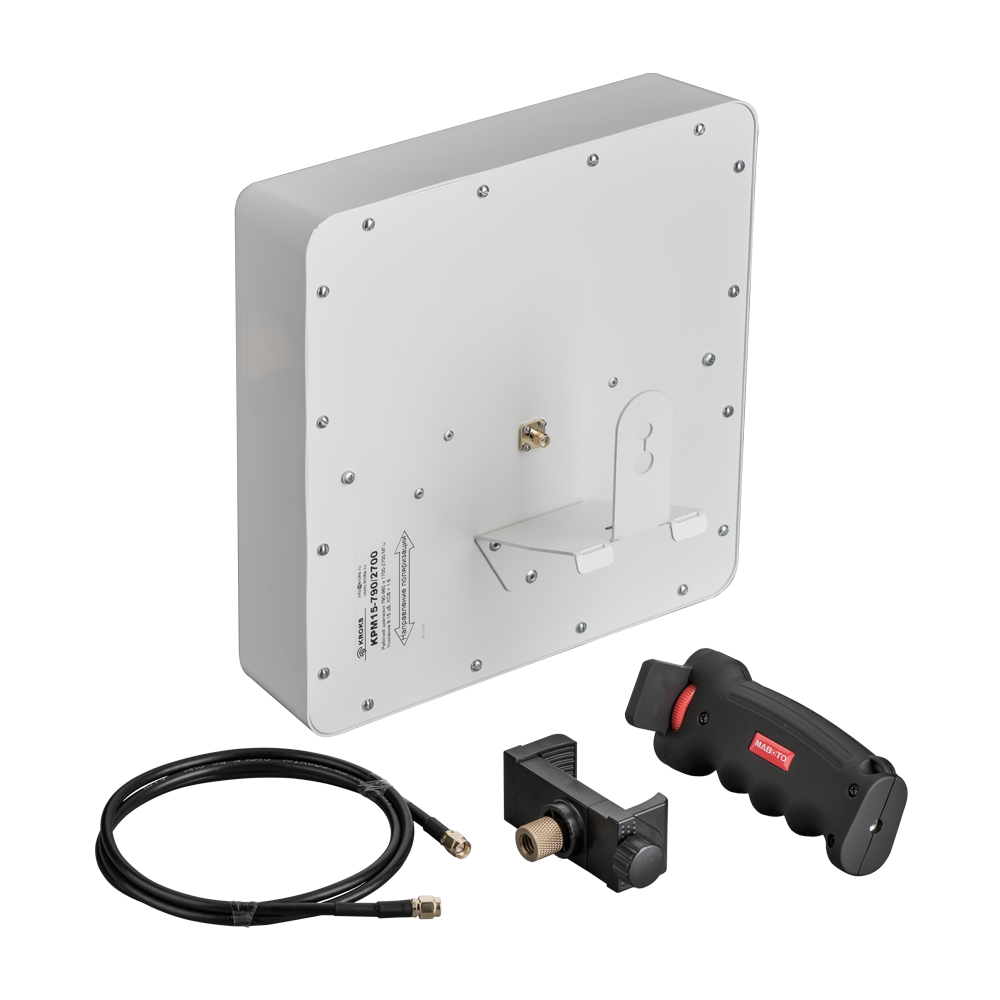

Комплект поставки:

  • антенна КPМ15-790/2700 со съемной рукояткой;
  • раздвижной держатель для фиксации измерительного оборудования;
  • переходник (пигтейл) SMA (male) – SMA (male) длиной 1 м из кабеля RG-58. Служит для подключения антенны к анализатору спектра или другому измерительному оборудованию;
  • руководство по эксплуатации (паспорт);
  • упаковка.

Внимание! Анализатор спектра не входит в комплект поставки!

Стоимость: 3 800 р.
