Усилитель мощности Arinst KPAM-3000
Усилитель мощности предназначен для усиления входного высокочастотного сигнала в диапазоне частот 200-3000 МГц. В качестве источника высокочастотного сигнала используется свипирующий генератор анализатора спектра, с которого сигнал подается на тестируемое устройство через усилитель мощности.
Усилитель применяется в трактах усиления высокочастотного сигнала, при условии не превышения допустимого уровня входной мощности, указанного в технических характеристиках устройства. Усилитель предназначен для радиолюбительского применения, так как не является профессиональным средством измерения. Питание усилителя осуществляется от встроенного Li-Ion аккумулятора.
Подключение усилителя
Усилитель мощности предназначен для работы совместно с анализаторами спектра Arinst, имеющими встроенный трекинг генератор, например Arinst SSA-TG R2, но также возможна работа с приборами других производителей, оснащенных генератором сигнала и обеспечивающих выходной сигнал мощностью в диапазоне от -25 до -15 дБм.
Подключите устройство к анализатору спектра и измеряемому оборудованию с помощью кабелей и переходников, подходящих к разъемам усилителя и измерительного прибора. Длина кабелей должна быть минимальна для устранения систематической ошибки, вносимой соединительными кабелями. Рекомендуем использовать кабели с высоким коэффициентом экранирования.

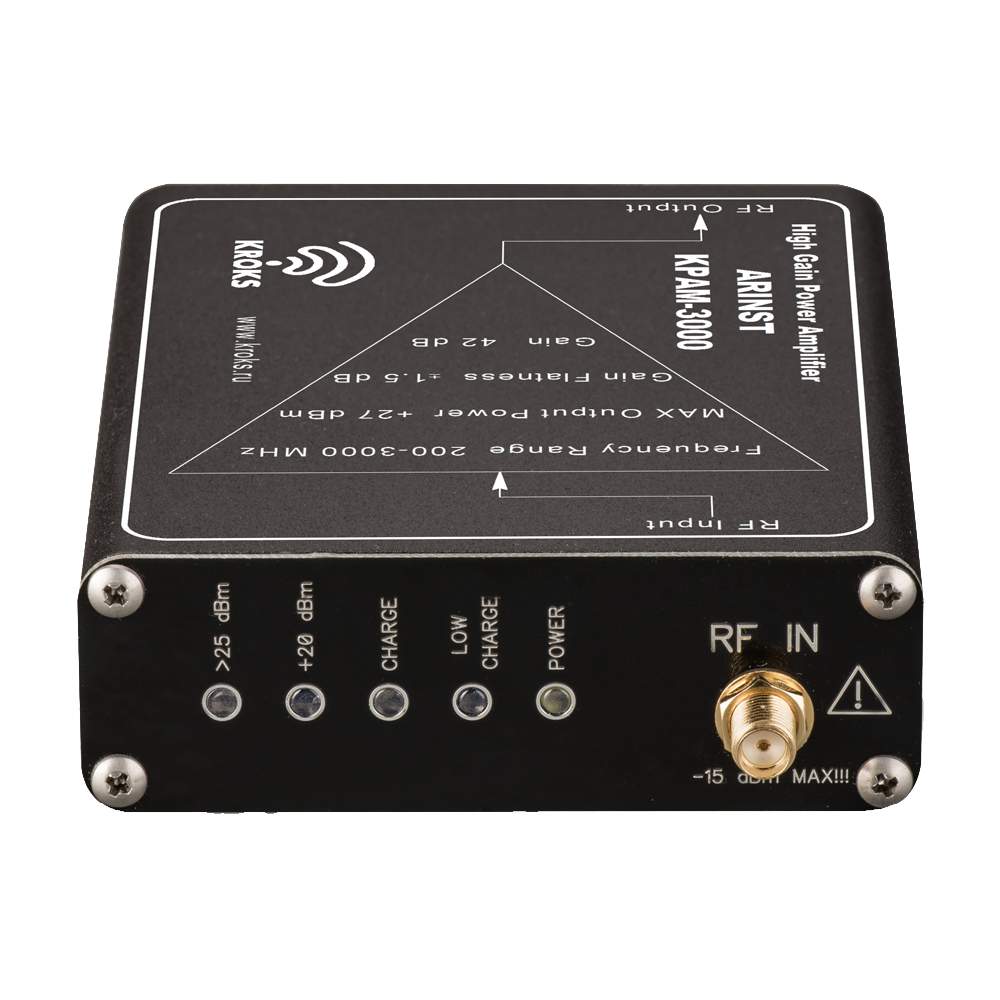

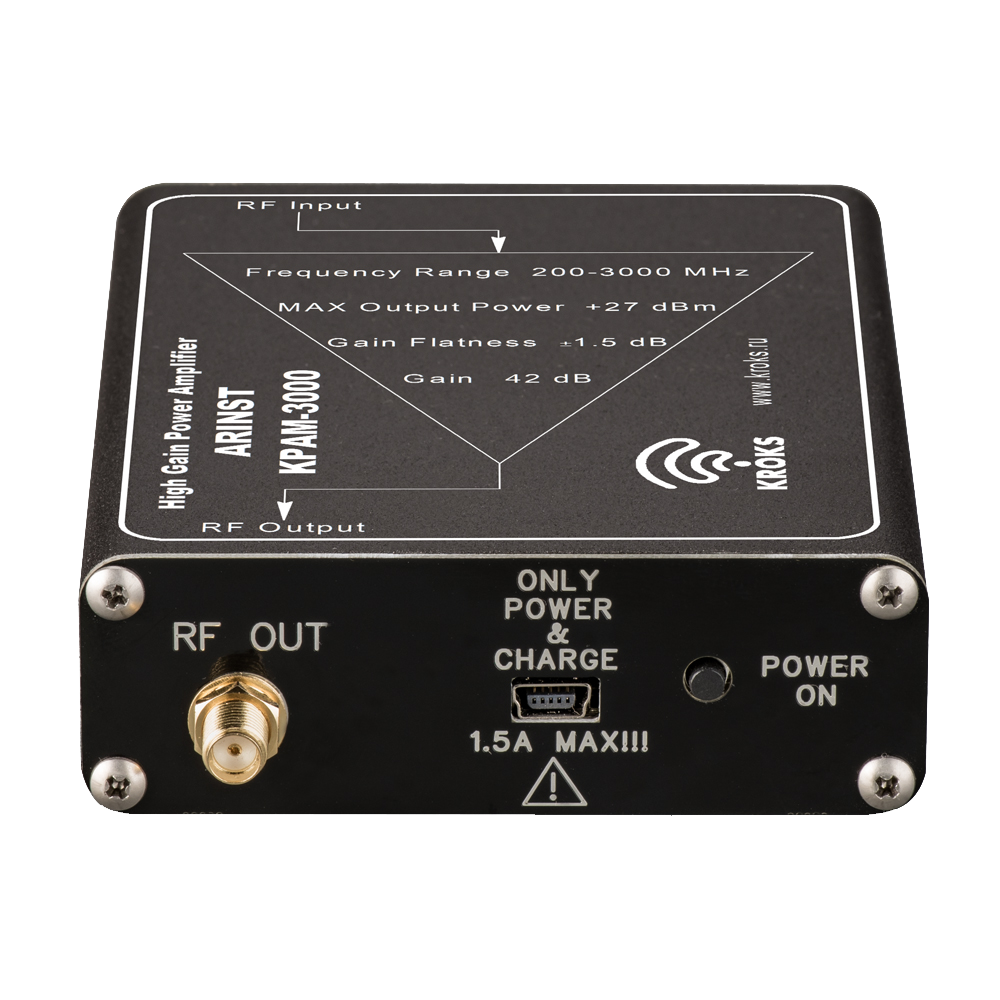

К входу (RF IN) усилителя мощности подключите выход трекинг-генератора (TG OUT) анализатора спектра. К выходу (RF OUT) усилителя мощности подключите нагрузку, например внешнюю антенну, а к антенному входу (RF IN) анализатора спектра подключите внутреннюю антенну, как показано на схеме.
Внимание! Включение усилителя без подключенной нагрузки к выходу (RF OUT) может привести к повреждению выходного каскада и выходу усилителя из строя!
Схема питания прибора выполнена таким образом, что усилитель после включения работает только при наличии на входе сигнала мощностью от -25 дБм до -15 дБм. Если входной сигнал будет отсутствовать или будет ниже -25 дБм, то устройство автоматически выключится. Если входной сигнал будет выше, чем -10 дБм, то устройство может выйти из строя; такой случай не является гарантийным.
Технические характеристики
| Наименование характеристики | Значения | |
| Диапазон рабочих частот, МГц | 200-3000 | |
| Максимальная выходная мощность, дБм | +27 | |
| Коэффициент усиления, дБ | 42 | |
| Неравномерность АЧХ в полосе, дБ | ± 1,5 | |
| Рекомендуемый уровень входного сигнала, дБм | -15 | |
| Минимальный уровень входного сигнала, дБм | -25 | |
| Максимальный кратковременный уровень входного сигнала, дБм | -10 | |
| Диапазон рабочих температур, oC | -10 ... +45 | |
| Напряжение питания, В | 5 | |
| Потребляемый ток, А | при работе от аккумулятора | 0,8 ± 0,1 |
| при работе от источника питания в режиме зарядки, не более | 1,5 | |
| только в режиме зарядки | 0,35 ± 0,1 | |
| Ёмкость аккумулятора, мА*ч | 2500 | |
| Время непрерывной работы от аккумулятора, ч | ~2 | |
| Время зарядки аккумулятора, ч | ~5 | |
| Габаритные размеры (Д×Ш×В), мм | без портов SMA | 109×81×27 |
| с портами SMA | 124×81×27 | |
| Масса, кг | 0,2 | |
Комплект поставки:
- Усилитель мощности KPAM-3000
- Кабель mini-USB–USB для заряжания устройства
- Пигтейл SMA(male)-SMA(male)
- Руководство по эксплуатации (паспорт изделия)
- Упаковка
Внимание! Анализатор спектра не входит в комплект поставки!
